ISO16750-2疊加交流電壓測試目的
模擬直流供電中殘留的交流電
ISO16750-2疊加交流電壓試驗

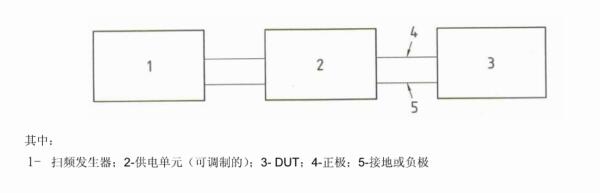

按圖1所示連接DUT,對DUT的所有可用輸入端進行下列試驗。根據需要選擇嚴酷等級1、2或3。其中：1-掃頻發生器；2-供電單元（可調制的）；3- DUT； 4-正極；5-接地或負極
圖1 電源線上疊加交流電壓的試驗裝置

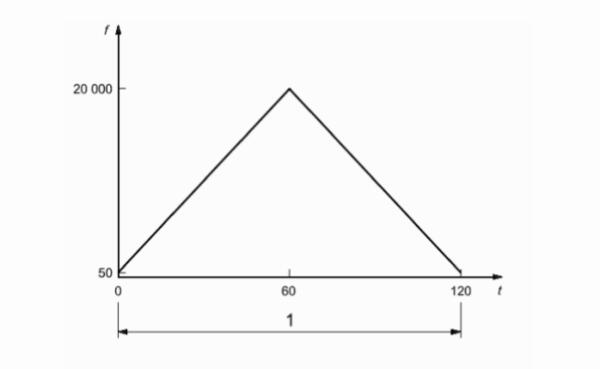

圖3 頻率掃描
其中
1 1個循環
f 對數頻率，Hz(對數刻度)
t 時間，S

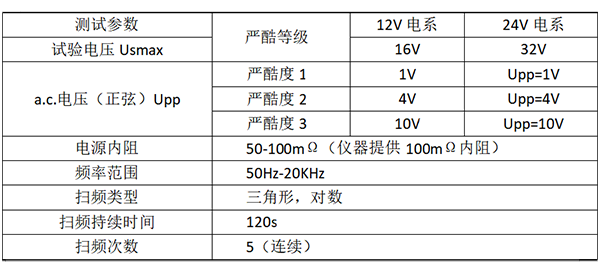

ISO16750-2疊加交流電壓試驗要求
功能狀態應達到GB/T 28046.2-2011 定義的A級。
疊加交流電壓試驗測試使用設備：

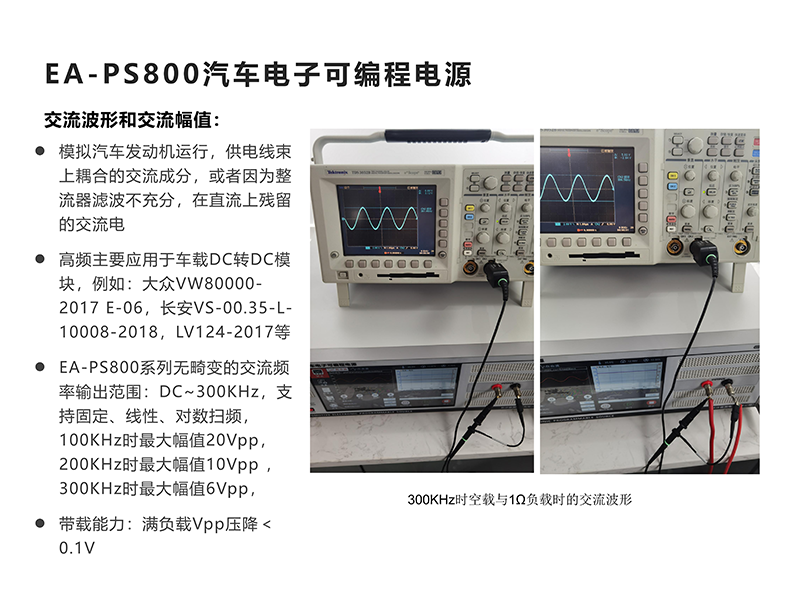

測試儀器：48V系統汽車可編程電源、EA-PS400系列汽車電子可編程電源、EA-PS400A系列汽車電子可編程電源、EA-PS400B系列汽車電子可編程電源（根據具體需要求可以選擇一款）
