模擬因為開關切換、繼電器彈跳等產生的脈沖干擾。沿電源線、信號線傳導到設備上，造成設備程序出現紊亂，重啟等現象，設備無法正常工作。
模擬因為開關切換、繼電器彈跳等產生的脈沖干擾。沿電源線、信號線傳導到設備上，造成設備程序出現紊亂，重啟等現象，設備無法正常工作。

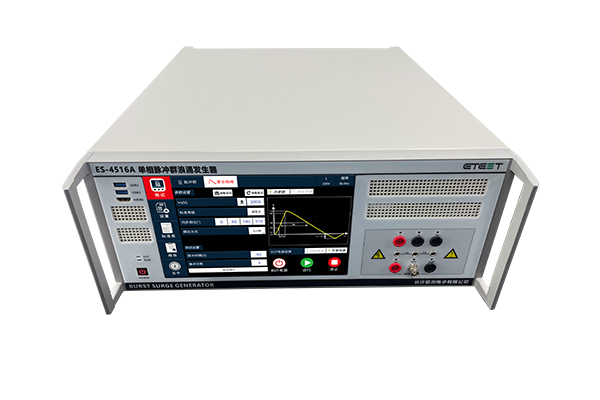

單相脈沖群浪涌發生器產品功能如下：
1、集成式設計，內置脈沖群、浪涌測試項目
2、被測樣品電源容量：AC：0~220V/16A DC：0~110V/16A
3、脈沖群試驗電壓：0.2kV~5kV，浪涌試驗電壓：0.2kV~6kV
3、采用第二代高速半導體電子開關，相位精準
4、電壓輸出精準，波形平順光滑
5、內置單相三線耦合去耦網絡
6、浪涌每次干擾輸出，波形在屏幕上實時顯示（選配）
7、采用10.1寸智能化電容觸控顯示屏，操作簡單
8、浪涌支持擊穿報警功能
9、內置標準庫
10、支持Word格式報告導出
11、豐富的程控接口，支持上位機操作
12、體積小巧，整體4U
| 單相脈沖群浪涌發生器模擬項目 | 電快速瞬變脈沖群抗擾度、雷擊浪涌抗擾度 |
| 電快速瞬變脈沖群發生器規格 | |
| 脈沖電壓 | 0.2kV~5kV |
| 步進電壓 | 0.1kV~2kV自由設定 |
| 輸出電壓極性 | 正、負、先正后負、先負后正 |
| 源內阻 | 50Ω |
| 頻率范圍 | 0.1kHz~1000kHz |
| 標準頻率 | 5kHz、100kHz |
| 頻率分辨率 | 1Hz |
| 脈沖前沿 | 5ns±30% |
| 脈寬（50Ω） | 50ns±30% |
| 脈寬（1kΩ） | 35ns~150ns |
| 單脈沖群脈沖個數 | 1~500個脈沖可調 |
| 脈沖群周期 | 15ms~9999ms |
| IEC標準 | 內置，直接調出即可按照標準要求測試 |
| 脈沖時間 | 1~9999次 |
| 雷擊浪涌發生器規格 | |
| 開路電壓 | 0.2kV~6kV |
| 短路電流 | ≤3.0kA |
| 步進電壓 | 0.1kV~2kV自由設定 |
| 輸出電壓極性 | 正極、負極、先正后負、先負后正 |
| 開路電壓波 | 前沿：1.2us±30% 脈沖寬度：50us±20% |
| 短路電流波 | 前沿：8us ±20% 脈沖寬度：20us±20% |
| 阻抗 | 2Ω、12Ω、40Ω |
| 耦合方式 | 直接輸出、共模、差模（單相三線） |
| 耦合電容 | 差模18uF，共模9uF |
| 退耦電感 | 1.3mH |
| 脈沖間隔時間 | 10~999s可調節（根據脈沖電壓而定） |
| 注入角度 | 0~359°，分辨率為1° |
| 相位 | 異步、同步 |
| 標準相位 | 0°、90°、180°、270° |
| IEC標準 | 內置，直接調出即可按照標準要求測試 |
| 脈沖次數 | 1~9999次 |
| 絕緣電阻 | 電源輸入端與外殼間電阻大于10MΩ |
| 耐壓 | 電源輸入端與外殼間 AC：1500V時長一分鐘 |
| 耦合去耦合網絡切換方式 | 自動切換 |
| 通用參數 | |
| 操作系統 | Android |
| 屏幕 | 采用10.1寸智能化電容觸控顯示屏 |
| 接口 | HDMI、RS485、USB、以太網等 |
| 二次開發 | 支持以太網、RS485程控 |
| 使用環境 | 溫度：10℃~40℃，濕度：30%~70% |
| 設備供電 | AC：110V/220V@50Hz/60Hz |
| 耦合去耦網絡 | 單相三線（內置）/ 直流（兼容） |
| 外形尺寸 | 4U/19"標準機箱 |
| 重量 | 20kg |
