CE是一種安全認證標準被視為制造商打開并進入歐洲市場的護照。2013年1月2日起進入歐洲市場的所有電子電器產品都應加貼CE標志,而電磁兼容(EMC)測試則是CE認證中重要一塊測試。EMC測試包括輻射干擾(EMI),靜電放電干擾(ESD),脈沖群抗擾(EFT),電壓跌落干擾(CSS)和雷擊浪涌干擾(SG)。本文則主要討論雷擊浪涌測試標準及方法。
雷擊浪涌測試標準及方法

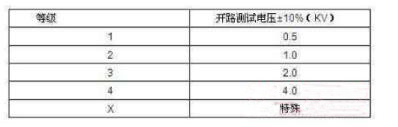

浪涌的起因是電力系統的開關瞬態和雷電瞬態;而浪涌抗擾度試驗目的是建立一個共同的基準,以評價電氣和電子設備在遭受浪涌(沖擊)時的性能。根據標準IEC61000-4-5浪涌沖擊抗擾度試驗一般要求雷擊浪涌發生器模擬1.2/50us電壓波形、8/20us電流波形和組合波(電壓波形10/700us、電流波形 5/320us)通過耦合網絡將波形耦合至被測電路中已達到實驗目的。實驗等級則根據電壓嚴酷程度分為1,2,3,4和X級。其中X及為開放級,每一級對應的電壓強度如下表。嚴酷等級應用范圍則取決于環境(遭受浪涌可能性的環境)及安裝條件,大體按照以下條件分類:
1級:較好保護的環境。如工廠或電站的控制室。
2級:有一定保護的環境。如無強干擾的工廠。
3級:普通的電磁騷擾環境。對設備未規定特殊安裝要求:如普通安裝的電纜網絡、工業性的工作場所和變電所。
4級:受嚴重騷擾的環境。如民用架空線未加保護的高壓變電所。
X級:特殊級,由用戶和制造商協商后確定。具體產品選用哪一級一般由產品標準定。
實驗結果
雷擊浪涌測試是破壞性試驗視被測物破壞程度,分為以下幾種情況:
a)在制造商、委托方或購買方規定的限值內性能正常
b)功能或性能暫時喪失或降低但在騷擾停止后能自
行恢復不需要操作者干預;
c)功能或性能暫時喪失或降低但需操作人員干預才
能恢復;
d)因設備硬件或軟件損壞或數據丟失而造成不能恢
復的功能喪失或性能降低。
應用范圍 根據較新電磁兼容(EMC)指令2004/108/EC家用無線電和電視接收機、移動式無線電設備、醫療和科學設備、家用電器和家用電子設備、教學電子設備、無線電廣播和電視發射設備工業制造設備、移動式無線電通訊和商業無線、電話設備、信息技術設備、航空和航海無線電設備、通訊網絡設備和儀器、一般燈具和熒光燈具等電子電器產品都需要做浪涌抗擾度測試。結合照明行業在標準EN61547普通照明設備.EMC抗干擾要求條款5.7中提出對于照明產品對于浪涌抗擾度測試需要滿足以下標準:

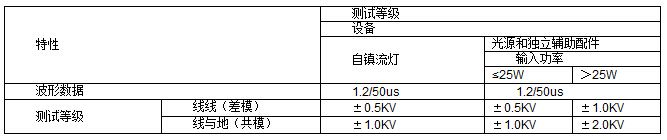

浪涌-輸入交流電源口測試等級
