1、直流供電電壓

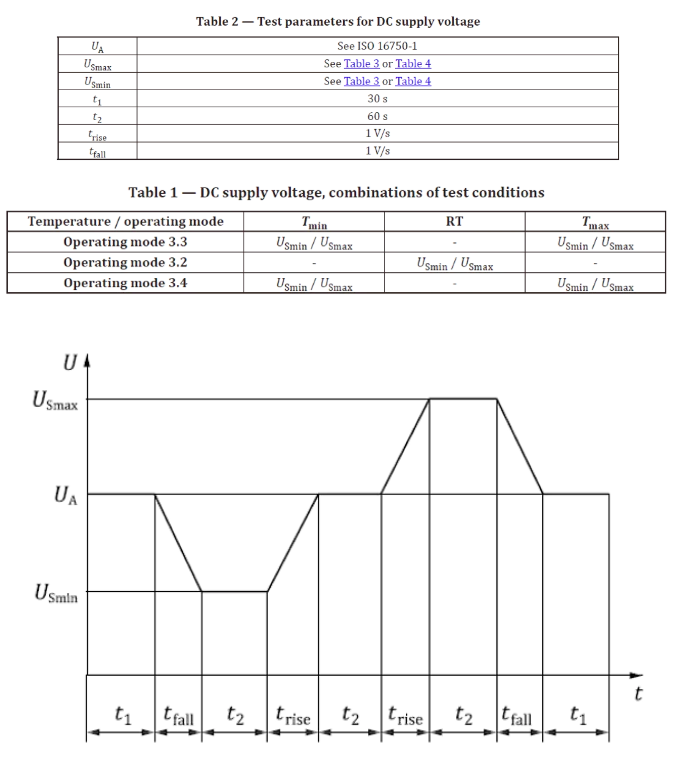

ISO 16750-2: 2012
trise = 1V/s / tfall = 1V/s
? 需要精確的壓擺率控制能力
? 需要樣品呈容性負載時的四象限能力
? 需要精確的遠端補償能力

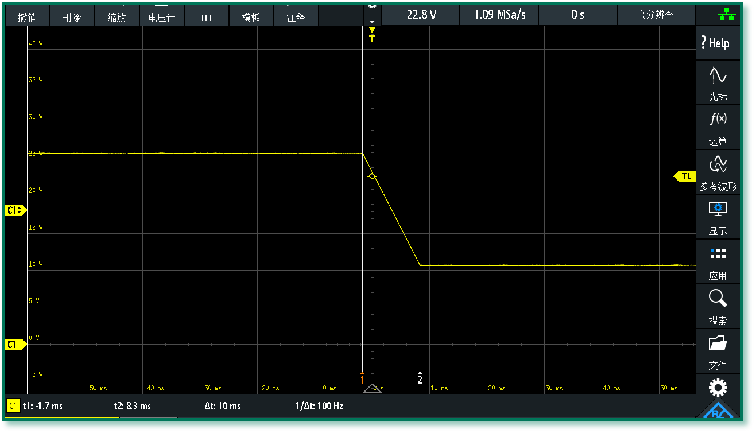

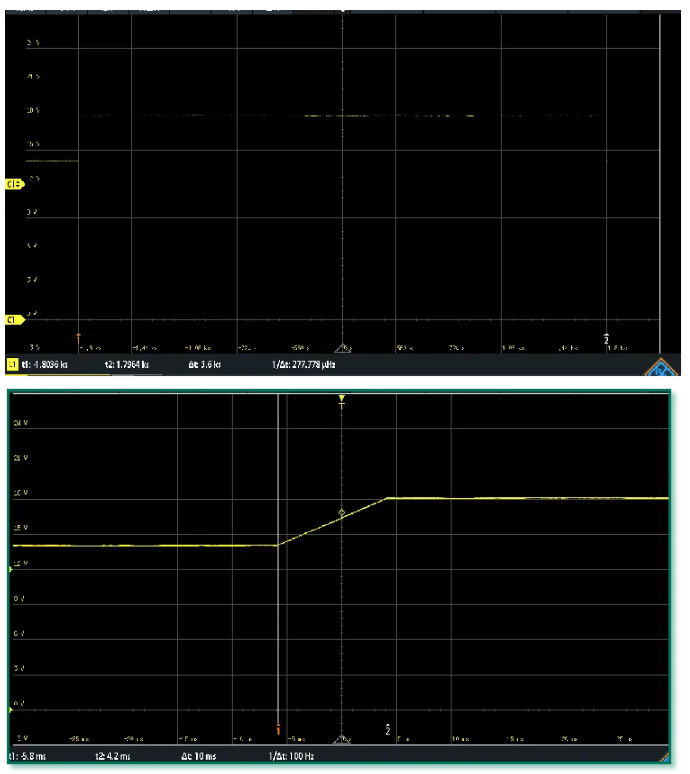

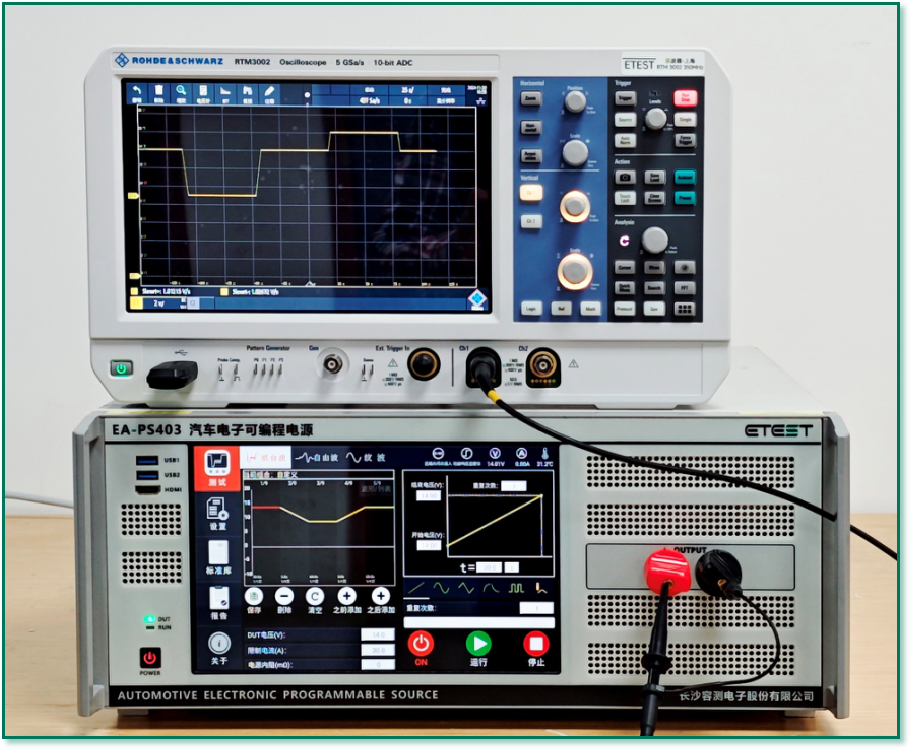

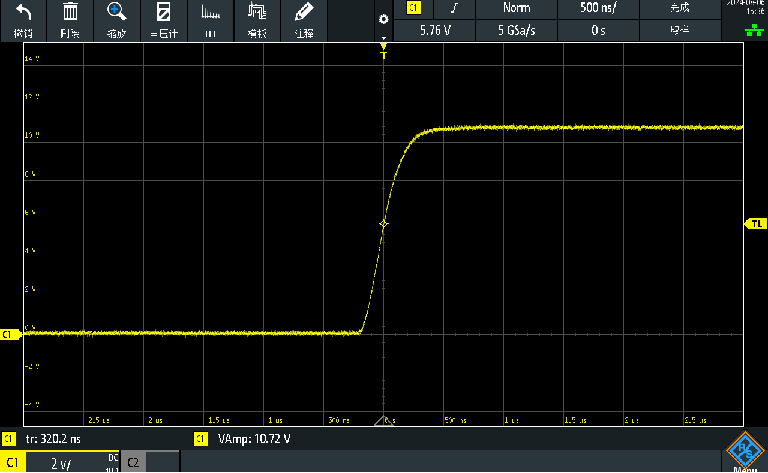

EA-PS403 汽車電子可編程電源實測波形
某些主機廠要求:

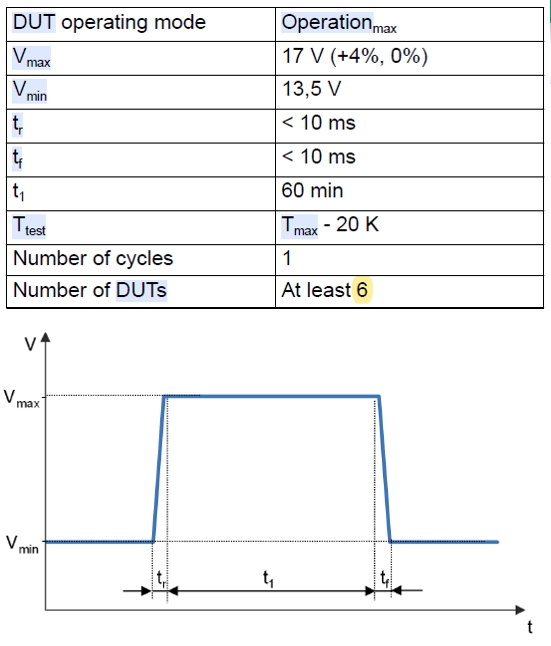

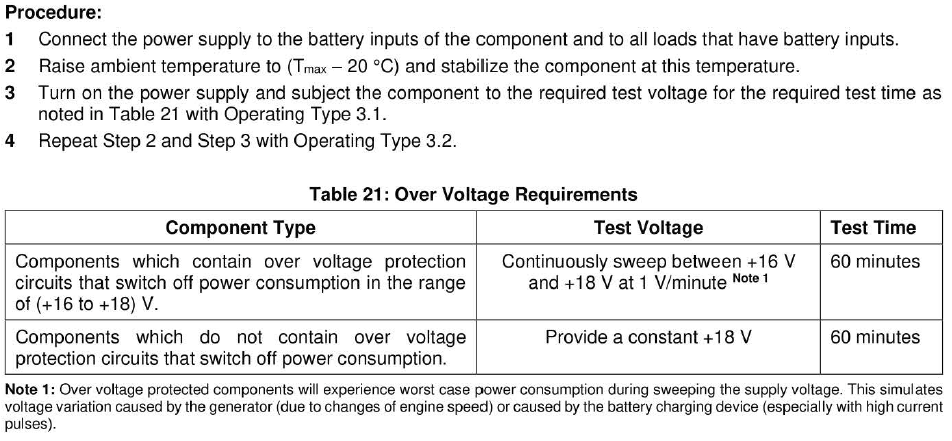

2、長時過電壓
ISO 16750-2: 2012
ISO 16750-2:2023
某些主機廠要求:
trise / tfall< 10ms
? 需要精確的壓擺率控制能力
?需要樣品呈容性負載時的四象限能力
?需要精確的遠端補償能力
1 V/minute
? 需要精確的壓擺率控制能力
?需要精確的遠端補償能力

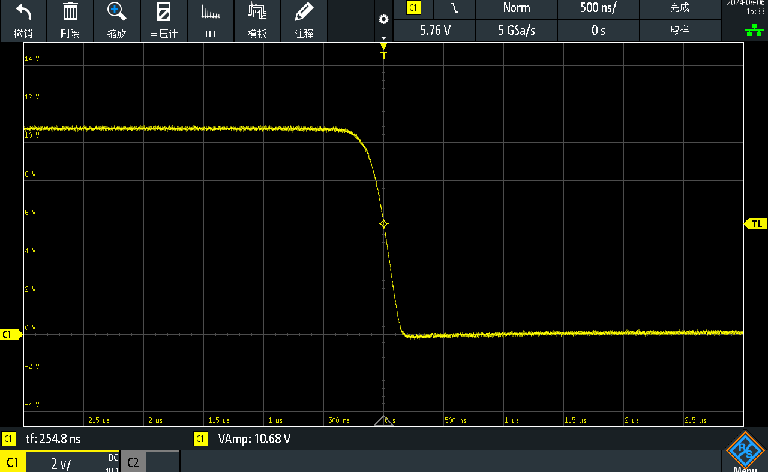

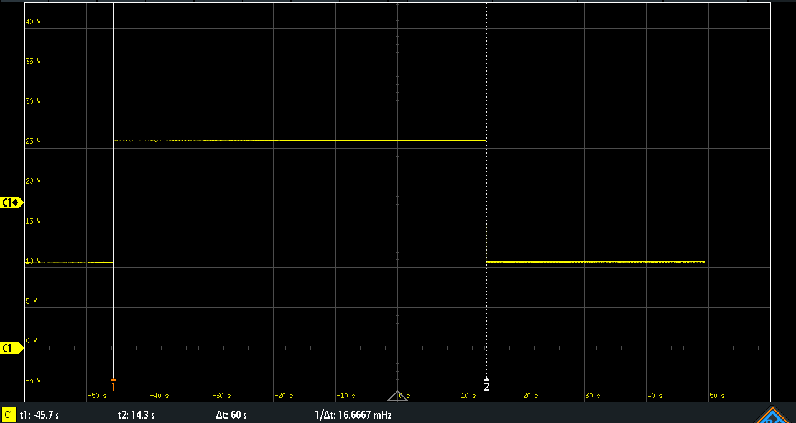

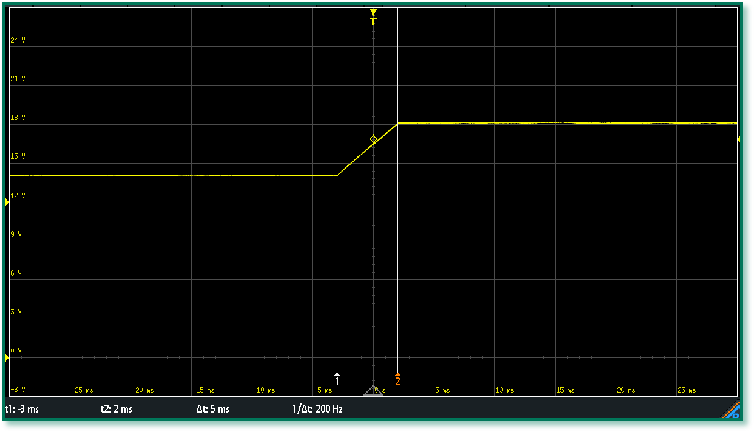

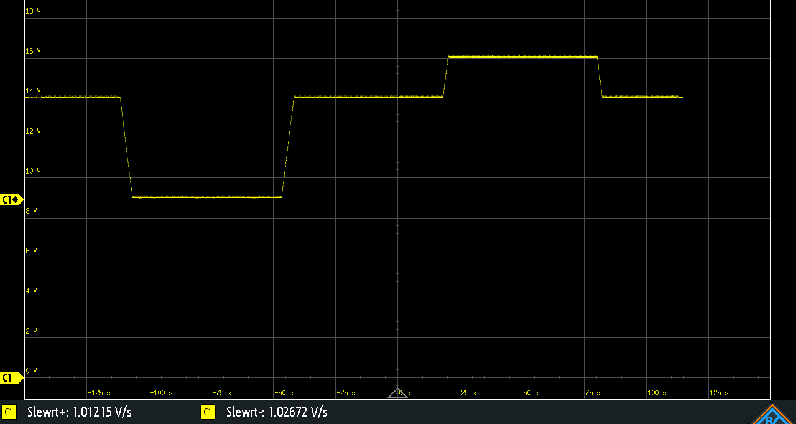

EA-PS403汽車電子可編程電源實測波形
3、跳線跨接啟動
ISO 16750-2: 2012
ISO 16750-2: 2023

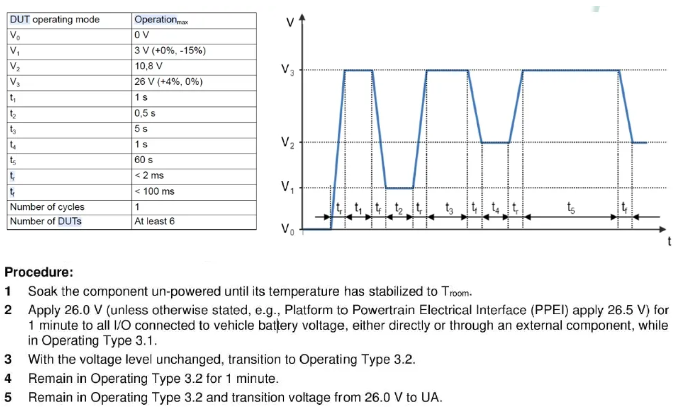

某些主機廠要求:
trise / tfall ≤ 10ms
? 需要精確的壓擺率控制能力
? 需要樣品呈容性負載時的四象限能力
? 需要精確的遠端補償能力
EA-PS403 汽車電子可編程電源實測波形

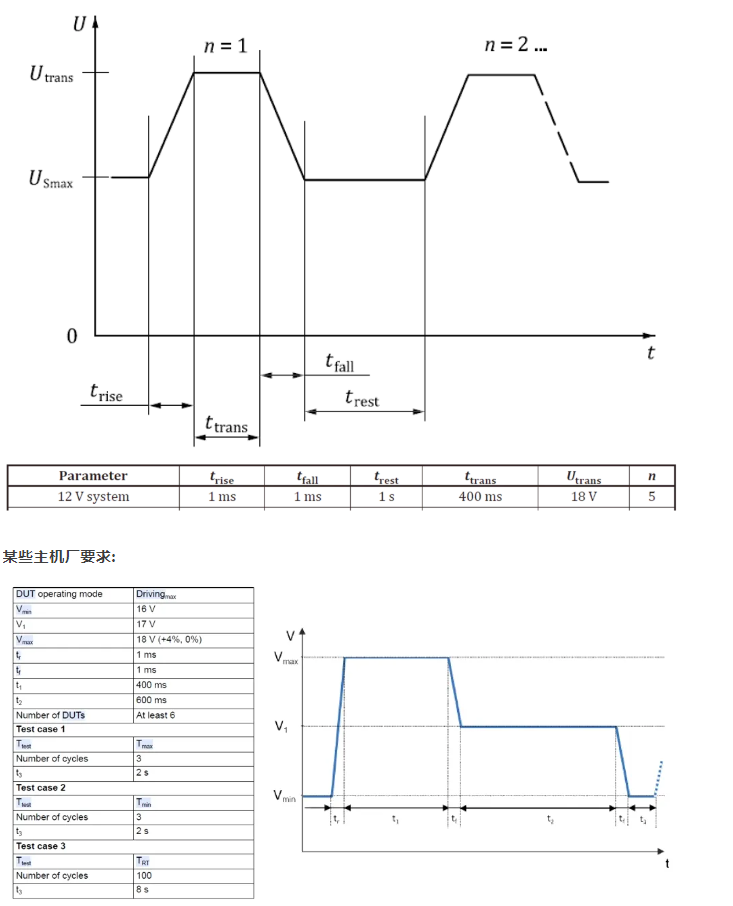

4、瞬態過電壓
ISO 16750-2: 2012(無此測試項目)
ISO 16750-2: 2023
trise / tfall = 1ms
? 需要精確的壓擺率控制能力
? 需要樣品呈容性負載時的四象限能力
? 需要精確的遠端補償能力

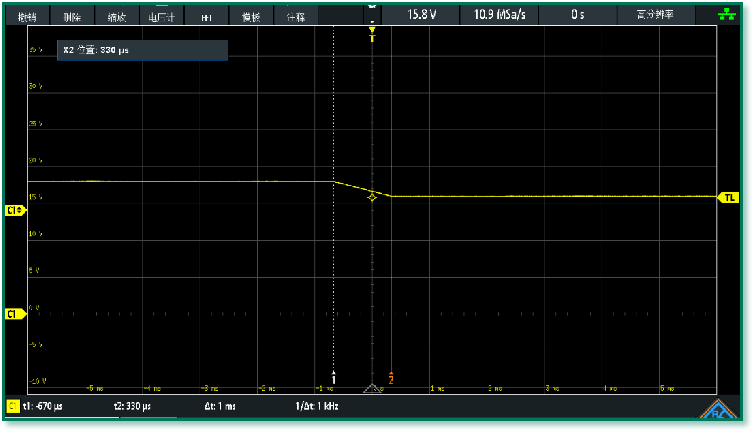

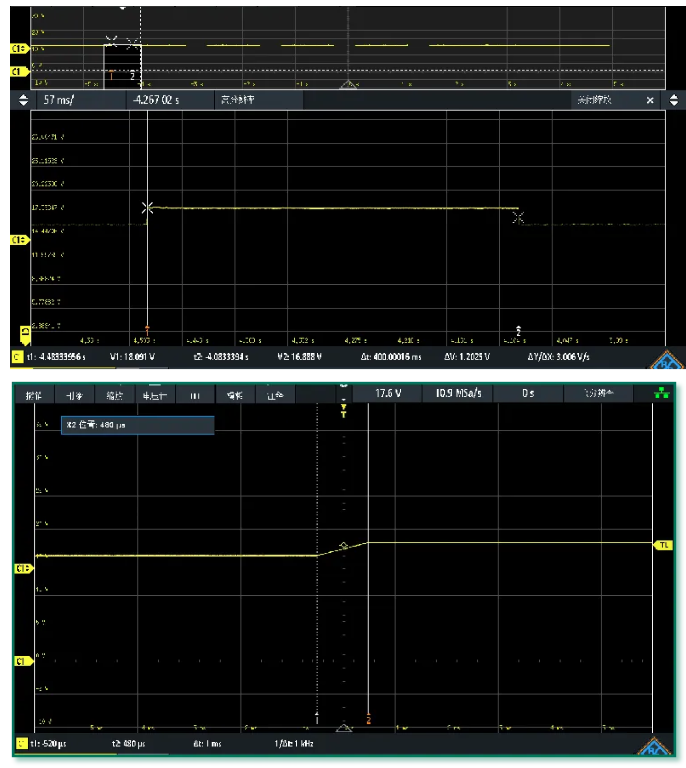

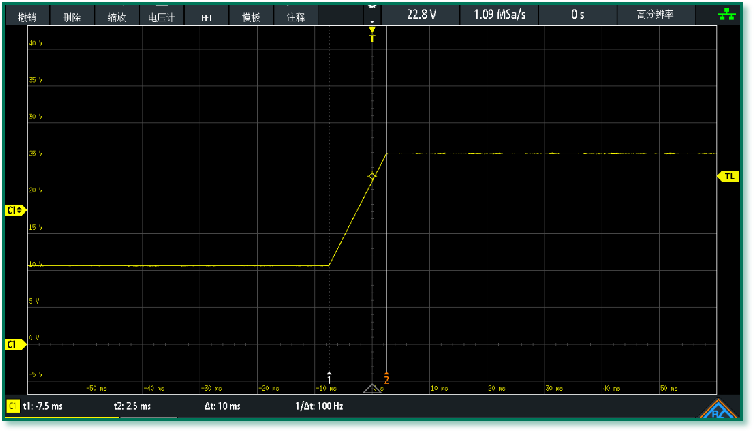

EA-PS403 汽車電子可編程電源實測波形
5、疊加交流電
ISO 16750-2: 2012

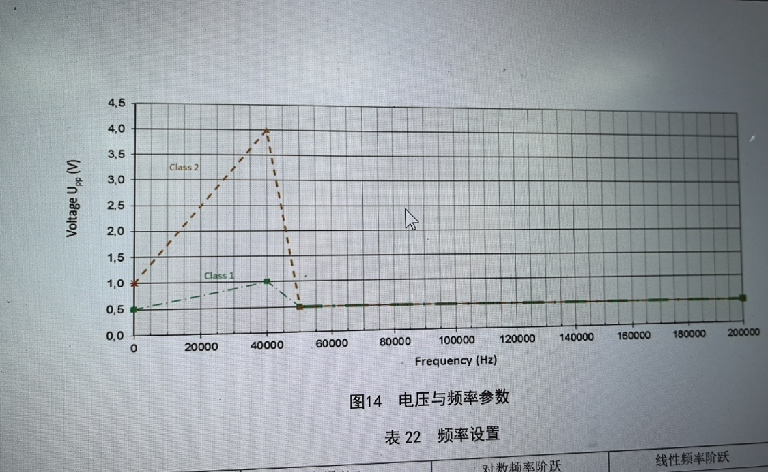

ISO 16750-2: 2023

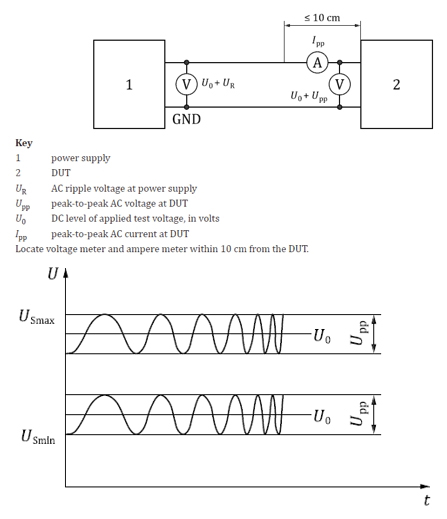

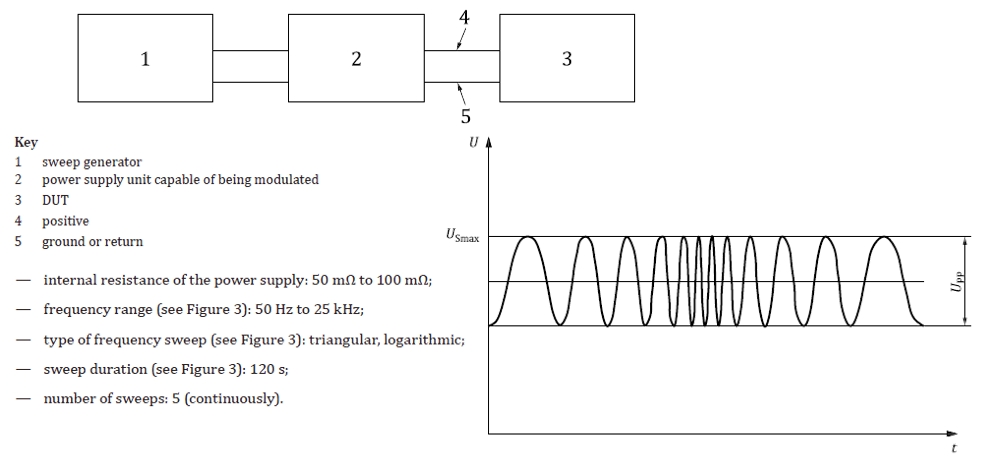

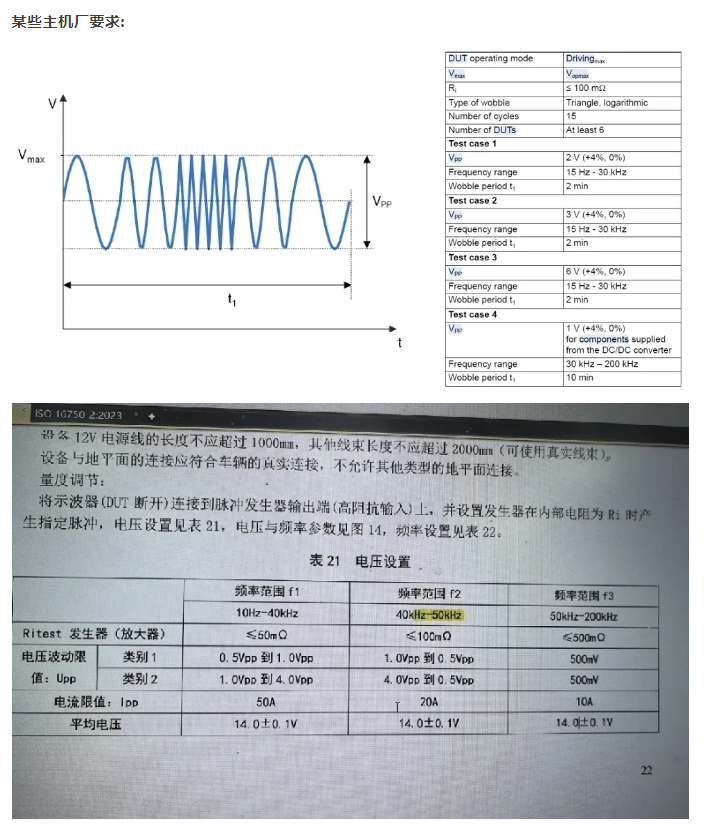

現要求明細了紋波注入測試的具體流程，參照步驟如下：
1.紋波電壓VPP需要進行遠端補償，且IPP進行限流。
2.交流電偏置電壓增加USmin。
3.對于多路供電的DUT，除了同時注入干擾之外，還需要增加每個供電線單獨注入，非測試供電線電壓保持USmin。

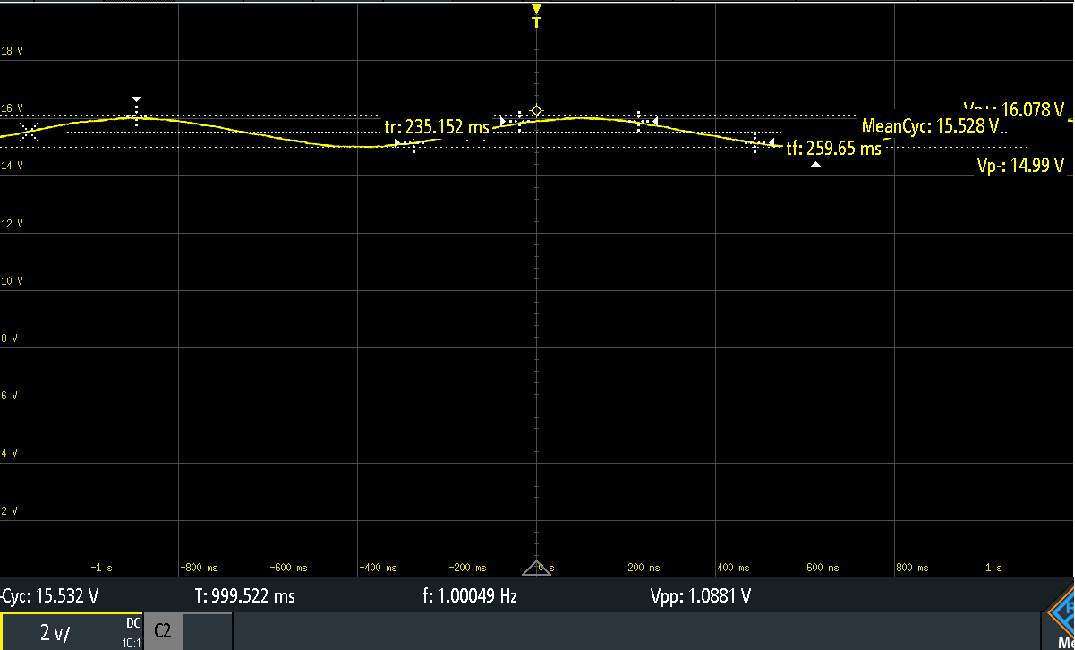

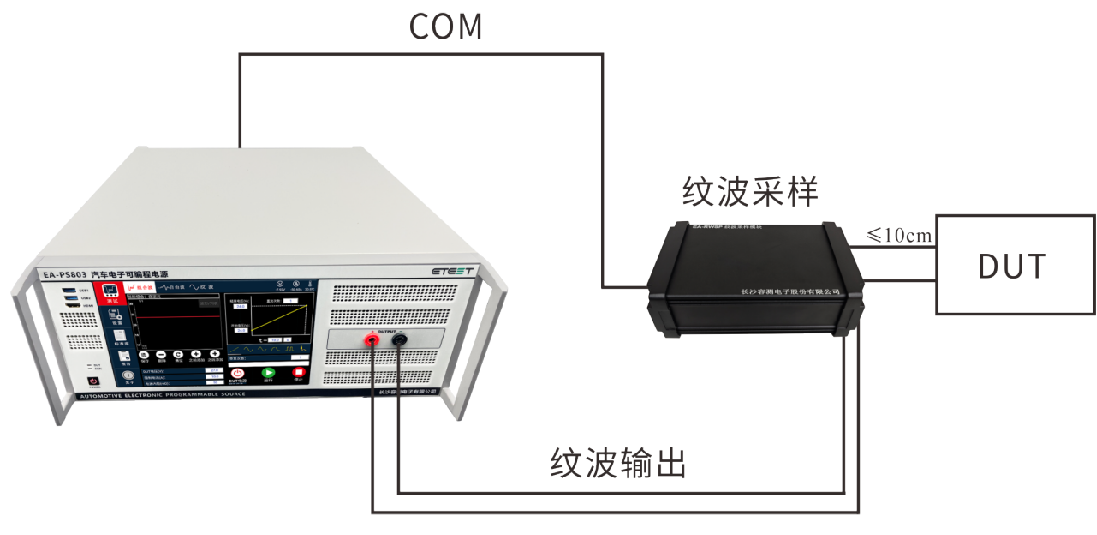

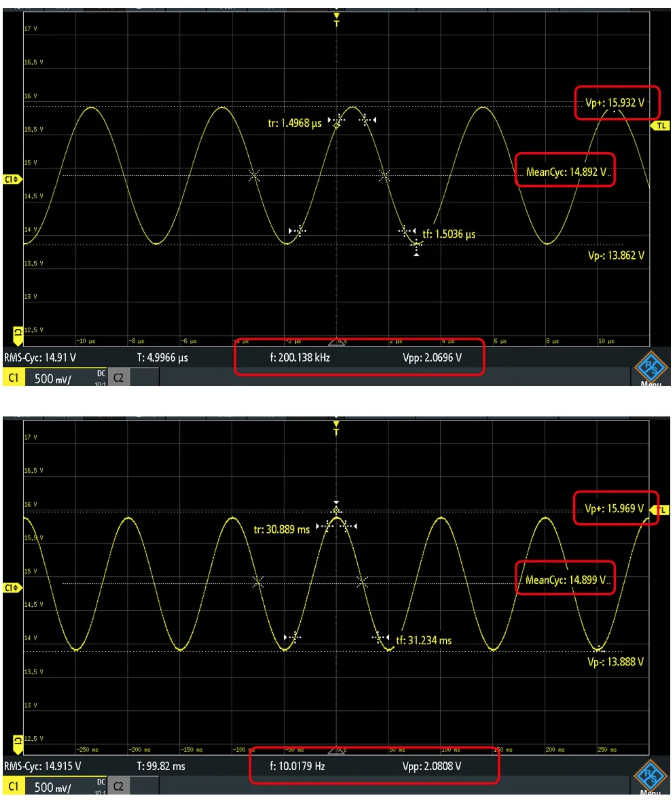

EA-PS403 汽車電子可編程電源實測波形
可編程電源特性需求：
-
帶寬滿足測試要求
-
波形慢的下來(低速變化波形無鋸齒)

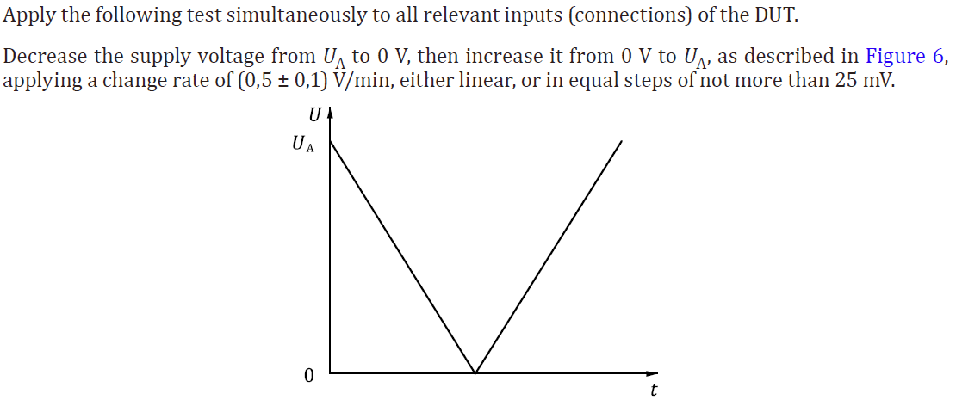

6、供電電壓緩降緩升
-
波形要求無變化
-
對于多路供電的DUT，除了同時注入干擾之外，還需要增加每個供電線單獨注入，非測試供電線電壓保持UA

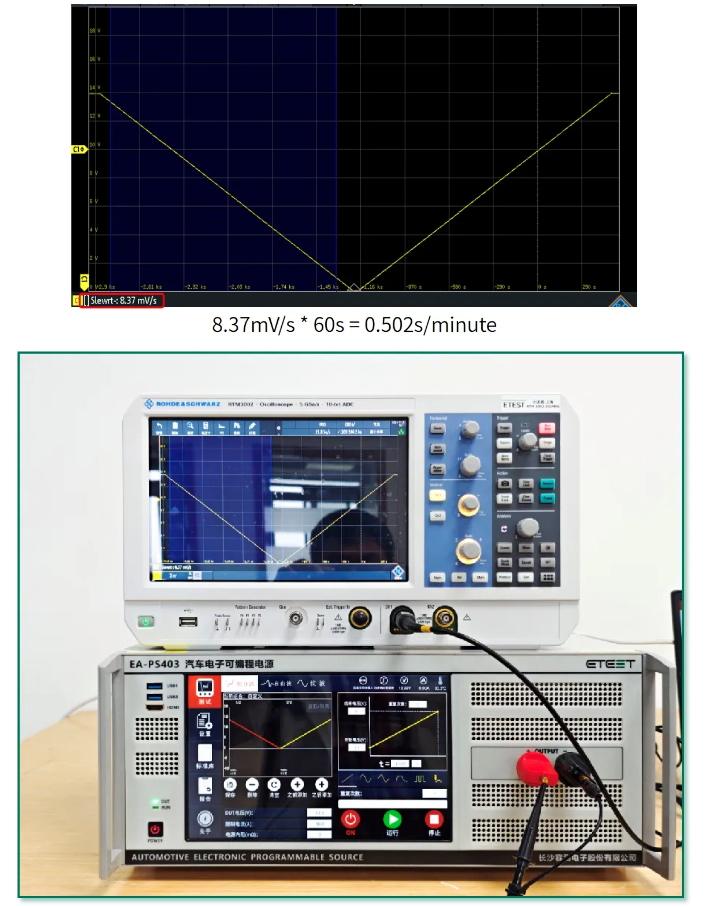

0.5 V/minute
? 需要精確的壓擺率控制能力
? 需要精確的遠端補償能力
-

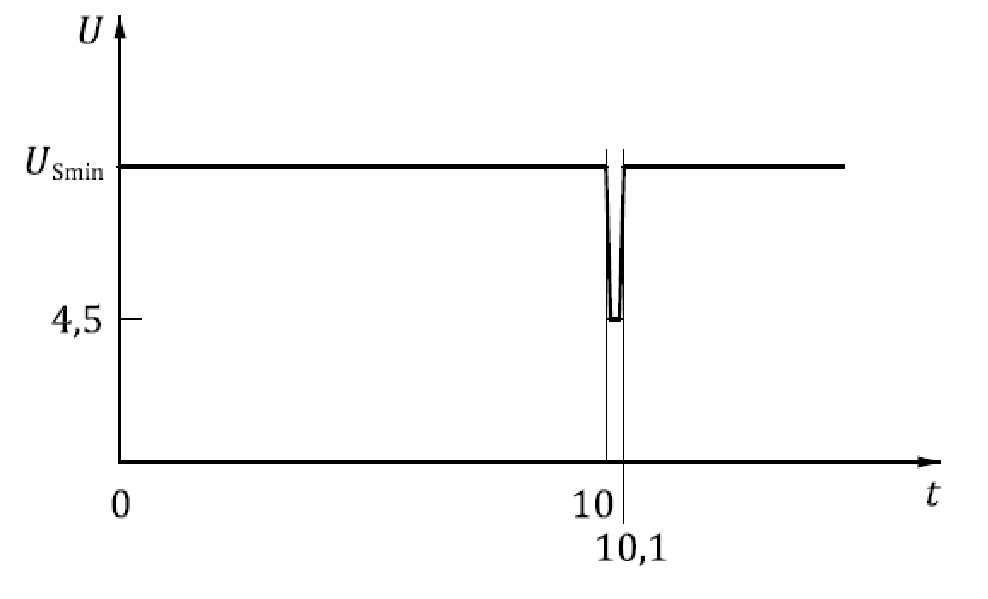

7、電源電壓瞬間下降
波形要求無變化對于多路供電的DUT，除了同時注入干擾之外，還需要增加每個供電線單獨注入，非測試供電線電壓保持USmin
某些主機廠要求:

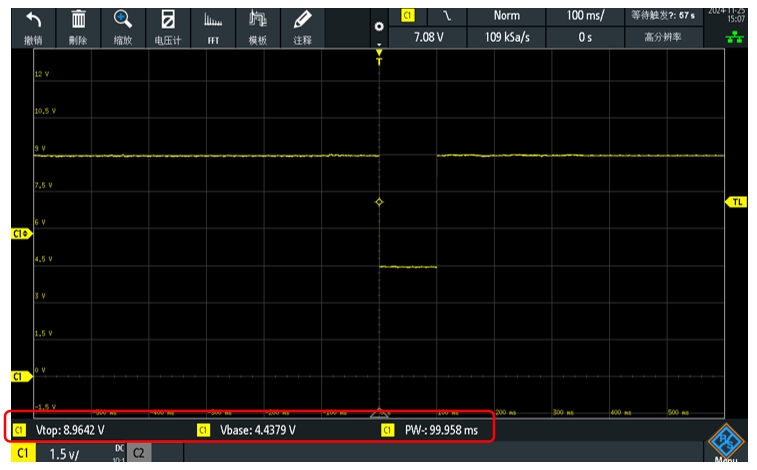

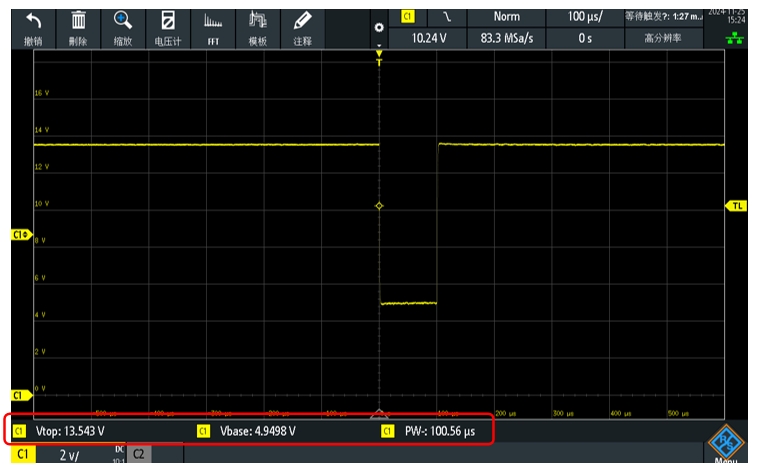

td = 100ms / 100μs
? 需要精確的壓擺率控制能力
? 需要精確的遠端補償能力

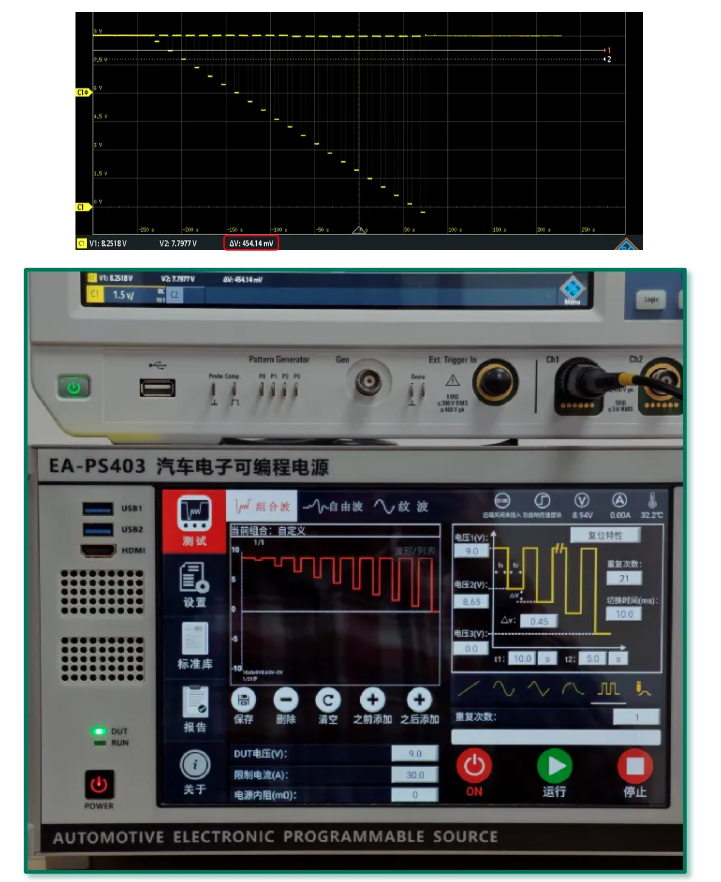

EA-PS403 汽車電子可編程電源實測波形

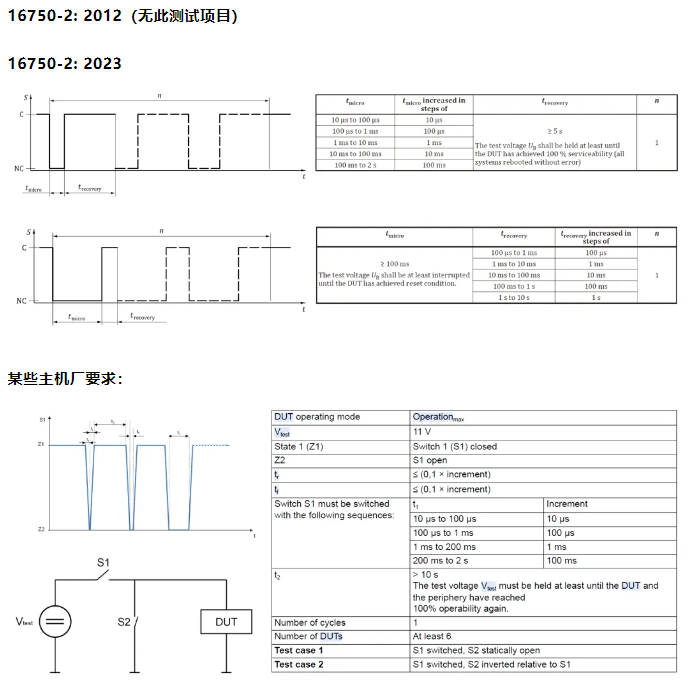

8、電源電壓微中斷
td / tr / tf / Switch
td = 10μs
tr / tf < 1μs
與S1反向動動作的S2短路開關

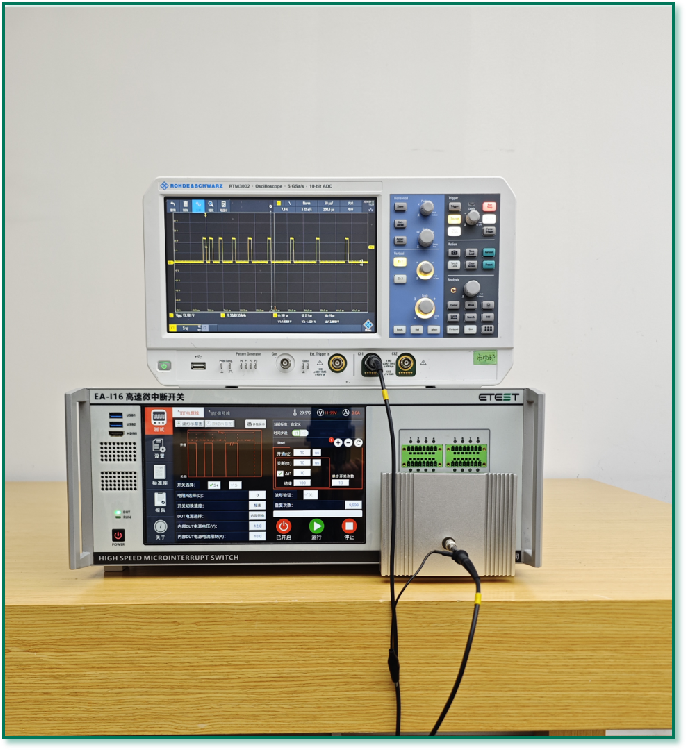

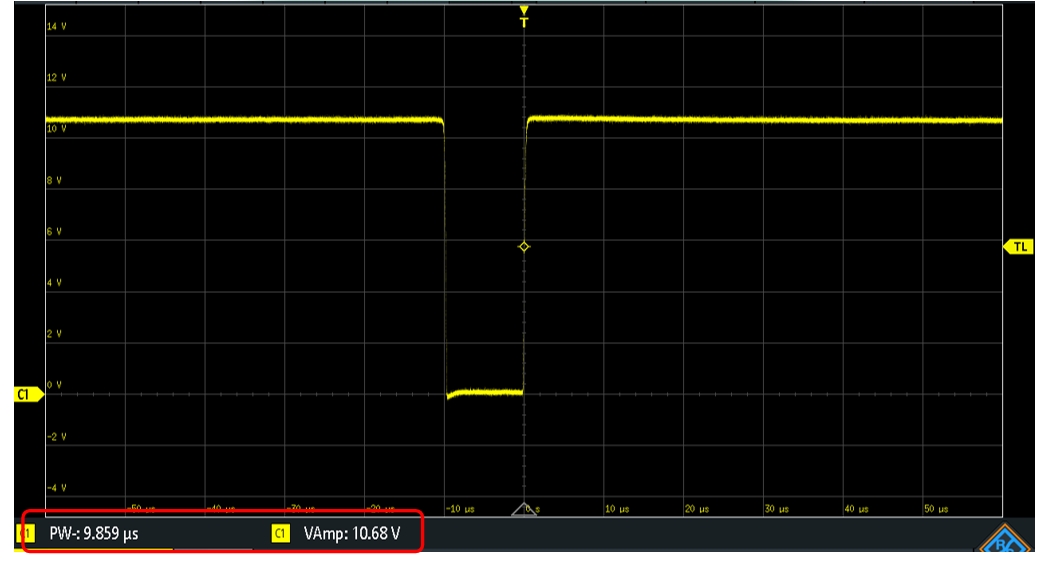

EA-I16 高速微中斷開關實測波形

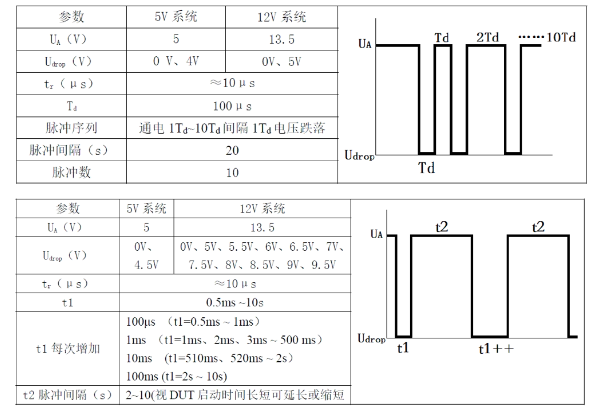

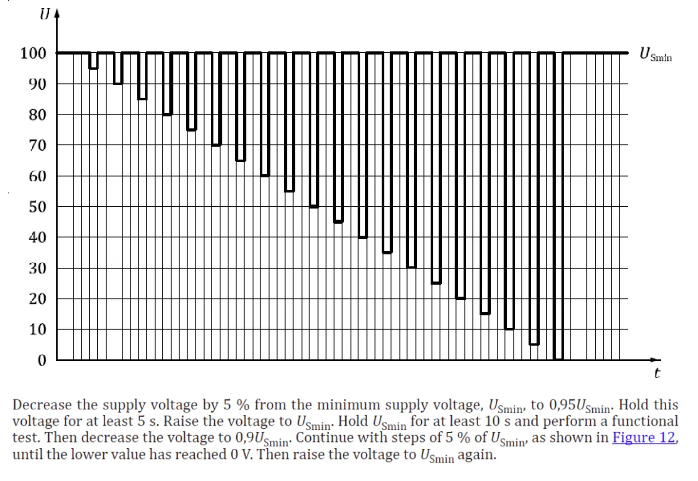

9、復位特性波形
要求無變化
對于多路供電的DUT同時注入干擾
td / tf / tr
? 需要精確的壓擺率控制能力
? 需要精確的遠端補償能力
EA-PS403 汽車電子可編程電源實測波形
