1 范圍
本部分適用于車載電子產品描述了氣候負荷。 對于安裝在車輛上/內特定位置的系統/組件描述了可能的環境應力， 且規定了試驗及要求。2 規范性引用文件
本企業標準及下列文件中的條款通過本部分的引用而成為本部分的條款。凡是注日期的引用文件， 其隨后所有的修改單（不包括勘誤的內容） 或修訂版均不適用于本部分凡是不注日期的引用文件， 其最新版本適用于本部分。ISO 7637-1 2004 道路車輛—由傳導和耦合引起的電騷擾 第 1 部分： 定義和一般描述
ISO 7637-2 2011 道路車輛—由傳導和耦合引起的電騷擾 第 2 部分： 沿電源線的電瞬態傳導
ISO 7637-3 2004 道路車輛—由傳導和耦合引起的電騷擾 第 3 部分： 除電源線以外的其它導線通過容性和感性耦合的電瞬態發射。
ISO 11452-1 2005 道路車輛-窄帶電磁輻射抗擾測試方式 第 1 部分： 一般規定與術語
ISO 11452-2 2004 道路車輛-窄帶電磁輻射抗擾測試方式 第 2 部分： 射頻輻射
ISO 11452-3 2001 道路車輛-窄帶電磁輻射抗擾測試方式 第 3 部分：TEM小室
ISO 11452-4 2005 道路車輛-窄帶電磁輻射抗擾測試方式 第 4 部分： 大電流注入
ISO 11452-5 2002 道路車輛-窄帶電磁輻射抗擾測試方式 第 5 部分： 帶狀線
ISO 10605 2001 道路車輛 靜電放電產生的電騷擾試驗方法
GB/T 19951-2005 道路車輛 靜電放電產生的電騷擾試驗方法
GB/T 21437-2 道路車輛—由傳導和耦合引起的電騷擾 第2部分： 沿電源線的電瞬態傳導
GB 18655 用于保護車載接收機的無線電騷擾特性的限值和測量方法
GB/T 17619 機動車電子電器組件電磁輻射抗擾性限值及測量方法
GB/T 21436-2008 汽車泊車測距警示裝置
TL 82066 汽車電子器件的電磁兼容線路交織干擾（大眾）
TL 82166 汽車電子構件的EMC（電磁兼容性） 輻射抗擾（大眾）
TL 82366 汽車電子構件的EMC在傳在傳感器導線上的耦合干擾（大眾）
TL 82466 靜電放電免疫（大眾）
TL 965 輻射干擾（大眾）
JASO D001-94 日本自動車電子機器環境試驗方法通則
28400 NDS03. 耐低周波突波特性(日產)
28400 NDS04 耐高周波突波特性（日產）
3 術語與定義
本企業標準給出的術語與定義適用于本部分
4 試驗和要求
4. 1 傳導抗擾性
4. 1. 1 抗車用脈沖干擾 Pulse1
4. 1. 1. 1 目的
模擬電源與感性負載斷開連接時所產生的瞬態現象， 它影響與感性負載并聯的裝置。 適用于各種測試件與感性負載保持直接并聯的情況。
4. 1. 1. 2 試驗

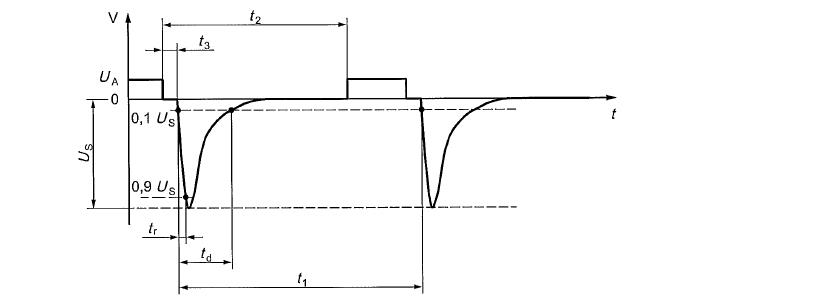

將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖 1 及表 1 要求設定試驗機參數進行試驗。 （ISO 7637-2）
表1 Pulse 1參數
| 參數 | 12 V 系統 | 24 V 系統 |
| Vs | -75 V～-100 V | -450 V～-600 V |
| Ri | 10 Ω | 50 Ω |
| td | 2 ms | 1 ms |
| tr | μ s | μ s |
| t1° | ≥0.5 s | |
| t2 | 200 ms | |
| t3" | <100 μs | |
| 試驗脈沖數 | 500個（或依技術協議要求） | |
|
a、所選擇的t1應保證在施加下一個脈沖前，測試件 被正確初始化。 b、t3 為斷開電源與施加脈沖之間所需的最短時間。 |
||
4. 1. 1. 3 要求
功能狀態應達到企業標準第1部分 6. 2定義的C級。
4. 1. 2 抗車用脈沖干擾 Pulse2a
4. 1. 2. 1 目的
模擬由于線束電感的原因， 使與測試件并聯的裝置內電流突然中斷引起的
瞬態現象。
4. 1. 2. 2 試驗
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖2及表2要求設定試
驗機參數進行試驗。 （ISO 7637-2）
4. 1. 2. 3 要求
功能狀態應達到本企業標準第1部分 6. 2定義的C級， 或依技術協議要求。

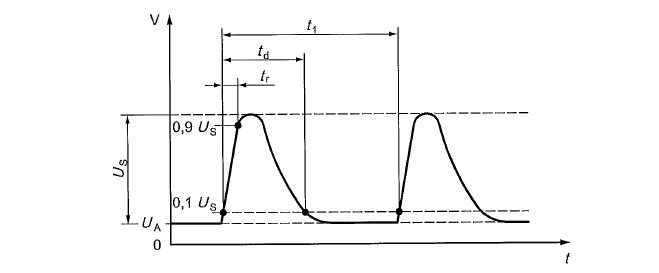

圖2 Pulse 2a
表2 Pulse 2a參數
|
參數 |
12 V 系統 |
24 V系統 |
|
Us |
+37 V～+112 V |
|
|
Ri |
2 Ω |
|
|
Td |
0.05 ms |
|
|
Tr |
19μ s |
|
|
tl a |
0.2 s～5 s |
|
|
試驗脈沖數 |
500個（或依技術協議要求） |
|
|
a 根據開關的情況，重復時間t1可短些。使用短的重復時間可以縮短試驗時間。 |
||
4. 1. 3 抗車用脈沖干擾 Pulse2b
4. 1. 3. 1 目的
模擬直流電機充當發電機， 點火開關斷開時的瞬態現象。
4. 1. 3. 2 試驗
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖3及表3要求設定試
驗機參數進行試驗。 （ISO 7637-2）

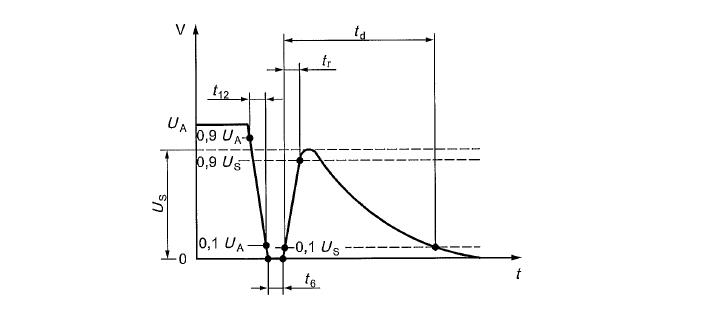

圖3 Pulse 2b
表3 Pulse 2b參數
| 參數 | 12 V 系統 | 24 V 系統 |
| Us | 10 V | 20 V |
| Ri | 0 Ω～0.05 Ω | |
| td | 0.2 s～2 s | |
| t12 | 1ms±0.5 ms | |
| tr | 1 ms±0.5 ms | |
| tg | 1 ms±0.5 ms | |
| 試驗脈沖數 | 10個（或依技術協議要求） | |
功能狀態應達到本企業標準第1部分 6. 2定義的C級 ， 或依技術協議要求。
4. 1. 4 抗車用脈沖干擾 Pulse3a
4. 1. 4. 1 目的
模擬開關過程引起的瞬態現象。 此負極性脈沖的特性受線束的分布電容和
分布電感的影響。
4. 1. 4. 2 試驗將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖4及表4要求設定試驗機參數進行試驗。 （ISO 7637-2）

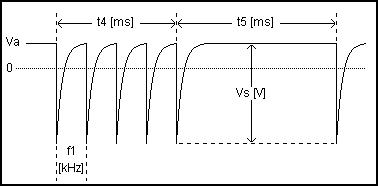

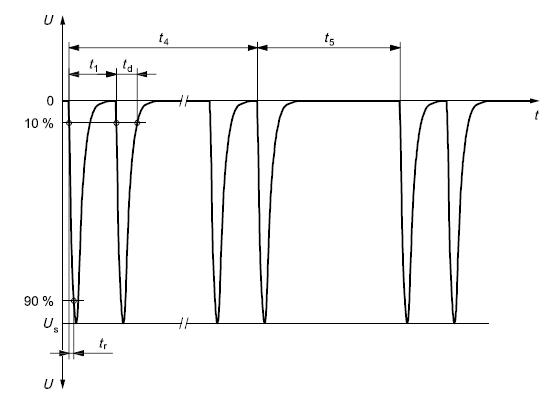

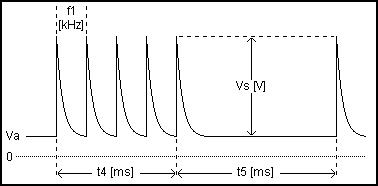

圖4 Pulse 3a
表4 Pulse 3a 參數
| 參數 | 12 V 系統 | 24 V 系統 |
| Us | -112 V～-220 V | -150 V～-300 V |
| Ri | 50 Ω | |
| td | 150 ns±45 ns | |
| tr | 5 ns±1.5 ns | |
| tl | 100 μs | |
| t4 | 10 ms | |
| t5 | 90 ms | |
| 試驗時間 | 1小時（或依技術協議要求） | |
4. 1. 4. 3 要求
功能狀態應達到本企業標準第1部分6. 2定義的A級， 或依技術協議要求。
4. 1. 5 抗車用脈沖干擾 Pulse3b
4. 1. 5. 1 目的
模擬開關過程引起的瞬態現象。 此正極性脈沖的特性受線束的分布電容和分布電感的影響。
4. 1. 5. 2 試驗
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖5及表5要求設定試驗機參數進行試驗。 （ISO 7637-2）
4.1.5.3 要求
功能狀態應達到本企業標準第1部分6.2定義的A級， 或依技術協議要求。

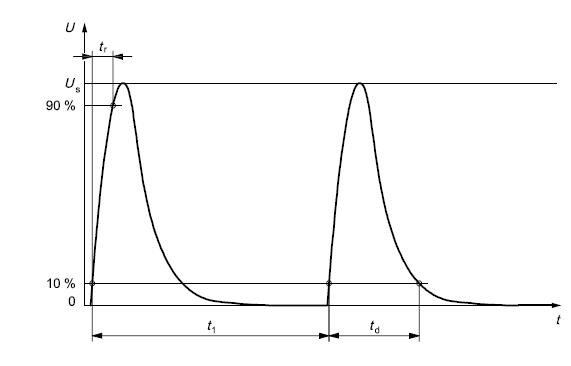

圖5 Pulse 3b
表5 Pulse 3b 參數
| 參數 | 12 V 系統 | 24 V 系統 |
| Us | +75 V～+150 V | +150 V～+300 V |
| Ri | 50 Ω | |
| td | 150 ns±45 ns | |
| tr | 5 ns±1.5 ns | |
| tl | 100 μs | |
| t4 | 10 ms | |
| t5 | 90 ms | |
| 試驗時間 | 1小時（或依技術協議要求） | |
4. 1. 6. 1 目的
評價測試件對耦合到非電源電路的電瞬態抗擾度， 試驗脈沖模擬快速瞬態騷擾和慢速瞬態騷擾。
4. 1. 6. 2 試驗
試驗提供三種方法： 電容耦合鉗（CCC） 方法、 直接電容耦合（DCC） 方法和電感耦合鉗（ICC） 方法。 (ISO 7637-3)試驗脈沖見圖6、 圖7、 圖8與圖9。測試具體裝置ISO 7637-3標準要求， 測試參數設置參照表7、 表8、 表9及表10。
4. 1. 6. 3 要求
功能狀態應達到本企業標準第1部分定義的C級， 或依技術協議要求 。
表6 試驗方法
| 脈沖模式 | 電容耦合鉗法 | 直接電容耦合法 | 電感耦合鉗法 |
| 快脈沖 | 不適用 | 適用 | 適用 |
| 慢速脈沖 | 適用 | 適用 | 不適用 |
表7 快脈沖—負極測試參數
| 參數 | 12V系統 | 24V系統 |
| Us in V | 見附錄 A 表 A-3 | 見附錄 A 表 A-4 |
| Tr in ns | 5 | 5 |
| Td inμs | 0.1 | 0.1 |
| T1inus | 100 | 100 |
| T4 in ms | 10 | 10 |
| T5 in ms | 90 | 90 |
| Ri in Ω | 50 | 50 |
圖7 慢速脈沖—負極
表8 慢速脈沖—負極測試參數
| 參數 | |
| Us | 見附錄A 表A-3與表 A-4 |
| Tr | ≤ 1 μ s |
| Td | 0.05ms |
| T1 | 0.5s to5s |
| Ri | 2 Ω |
圖8一快脈沖—正極
表9 快脈沖—負極測試參數
| 參數 | 12V 系統 | 24V系統 |
| Us in V | 見附錄 A 表 A-3 | 見附錄 A 表 A-4 |
| Tr in ns | 5 | 5 |
| Td inus | 0.1 | 0.1 |
| T1 inμs | 100 | 100 |
| T4 in ms | 10 | 10 |
| T5 in ms | 90 | 90 |
| Ri in Ω | 50 | 50 |
圖9 慢速脈沖—正極
表10 慢速脈沖—正極測試參數
| 參數 | |
| Us | 見附錄A 表A-3與表 A-4 |
| Tr | ≤ 1 μ s |
| Td | 0.05ms |
| T1 | 0.5s to5s |
| Ri | 2 Ω |
4. 2. 1 目的
測試評估車載電子電氣設備抵抗高周波突變耐受能力 ；
4. 2. 2 試驗-
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖10及表11要求設定試驗機參數進行試驗。 （28400 NDS04）

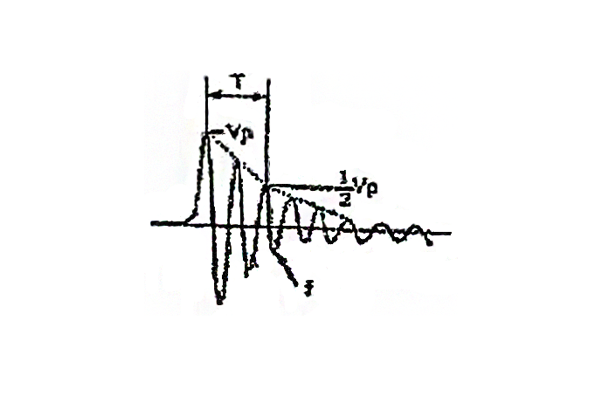

圖 10 衰減波波形圖
表11 衰減波參數表
表11 衰減波參數表
| 項 目 | 特 性 |
| 正弦波頻率（f） | 1．5±0.5MHz |
| 半減期（T） | 4~15us |
| 輸出阻抗 | 100 Ω（結合容量 470pF） |
| 印加周期 | 0.5~100Hz |
| 電壓（Vp ） | ±25V 、±100V 、±300V |
4. 2. 3 要求
功能狀態應達到本企業標準第1部分6.2定義的C級， 或依技術協議要求 。
4. 3 耐高周波（方波） 模擬試驗
4. 3. 1 目的
測試評估設備抵抗高周波突變耐受能力 ；
4. 3. 2 試驗
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖11及表12要求設定試驗機參數進行試驗。 （28400 NDS04）
4. 3. 3 要求
功能狀態應達到本企業標準第1部分6. 2定義的C級， 或依技術協議要求。

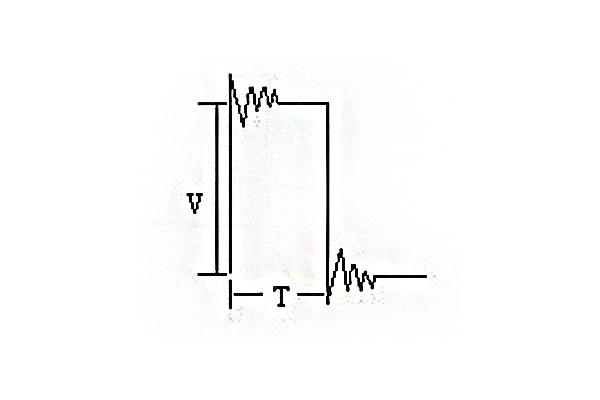

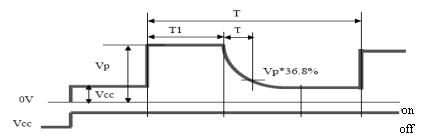

圖11 方波波形圖
表12 脈沖參數
| 項 目 | 特 性 |
| 波 寬 （ T ） | 50ns 、100ns 、400ns |
| 耦合電容 | 470PF |
| 脈動上升時間（Vp） | lns 以下 |
| 極性 | 正（+）及&負（-）極 |
| 周期 | 0.5～100Hz |
| 試驗電壓 | ±80V 、±120V 、±400V |
4.4 耐低周波模擬試驗
4. 4. 1 目的
對測試件施加因車載電池及點火等車載設備產生的突波， 驗證其抗這些突波干擾的能力。
4. 4. 2 試驗
將測試件電源輸入端與試驗機脈沖輸出端連接好， 依圖 12、 圖 13、 圖 14及表 13 要求設定試驗機參數進行試驗。（JASO D001 2840 NDS03 ）
4. 4. 3 要求
功能狀態應達到本企業標準第 1 部分 6. 2 定義的 C 級， 或依技術協議要求。

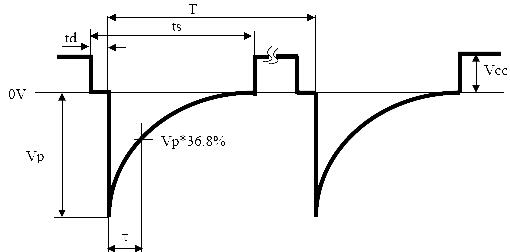

圖 12 A-1 、A-2 、M-1 、M-3 、M-5 、M-7 、M-9 脈沖曲線圖

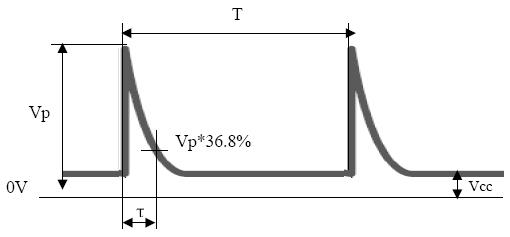

圖 13 B-1 、B-2 、M-2 、M-4 、M-6 、M-8 、M-10 脈沖曲線圖
表13 低周波脈沖參數表
| 種類 | V。(V) | C（ μ F ） | T(s) | R1 （ Ω ） | R2 （ Ω ） | T1(max) | Ts(ms) | 次數 | 周期 |
| A-1 | 60 | 15000 | 0.27 | 18 | 0.66 |
10 |
1 次 /30se C |
||
| A-2 | 60 | 15000 | 0.165 | 11 | 0.8 | ||||
| AP-1 | 36 | 15000 | 0.195 | 13 | 0.4 | 160 | 975 | ||
| AP-2 | 34 | 15000 | 0.195 | 13 | 0.4 | 80 | 975 | ||
| B-1 | -80±1 | 1000 | 0.02 | 20 | 20 | 100 | 1000 | 1 次 /3sec | |
| B-2 | 300±5 | 33 | 0.0033 | 100 | 75 | 16.7 | |||
| M-1 | 300 | 1 | 0.0005 | 600 | 450 |
100 |
1 次 /3sec |
||
| M-2 | -300 | 1 | 0.0005 | 600 | 450 | 3.3 | |||
| M-3 | 300 | 33 | 0.0033 | 100 | 75 | ||||
| M-4 | -300 | 33 | 0.0033 | 100 | 75 | 16.6 | |||
| M-5 | 300 | 1 | 0.0005 | 500 | 500 | ||||
| M-6 | -300 | 1 | 0.0005 | 500 | 500 | 3.3 | |||
| M-7 | 300 | 1 | 0.00003 | 30 | 200 | ||||
| M-8 | -300 | 1 | 0.00003 | 30 | 200 | 1 | |||
| M-9 | 300 | 33 | 0.0033 | 100 | 750 |
4. 5 靜電注入試驗
4. 5. 1 目的評價在出貨、 裝卸、 維修和使用時 ESD 可能對測試件的損壞。
4. 5. 2 試驗
連接好測試件， 對各放電電施加表 17 與表 18 規定的放電電壓， 在每種電壓等級下至少需要放加 6 次放電影響， 3 次正極， 3 次負極。 試驗裝置見圖 18與圖 19 (ISO 10605、 GB19951、 TL82466)
4. 5. 3 要求
在施加±4kV 的直接放電時測試件功能狀態應達到 LAB-100-1 6.2 定義的A 級， 其它依技術協議要求。

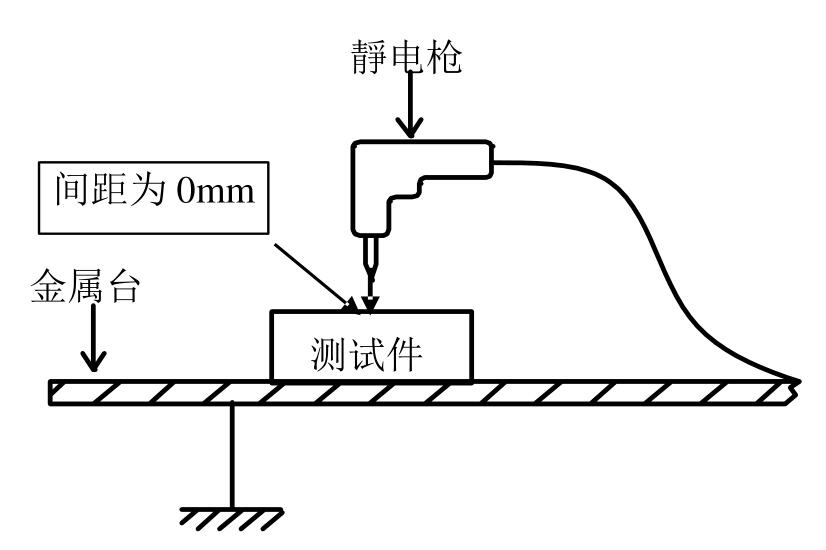

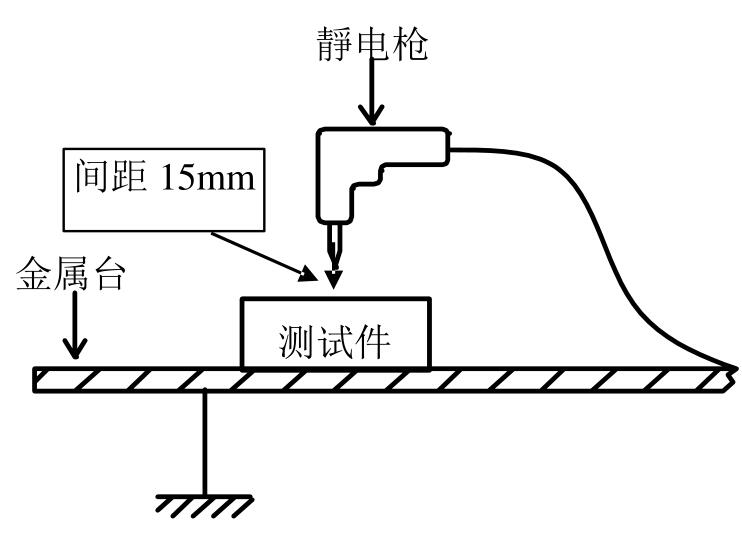

圖 18 接觸放電裝置圖
圖 19 空氣放電裝置圖
表17 靜電放電試驗嚴酷等級(通電運行時)
|
放電類型 |
嚴酷程度等級/kV |
最小放電次數 （最小放電間隔 為 5s ） |
||||
| 自選等 級 | 試驗等級 | |||||
| I | II | Ⅲ I | IV | |||
| 接觸放電 | X° | ±4 | ±6 | ±7 | ±8 | 3 |
| 空氣放電 | X | ±4 | ±8 | ±14 | ±15 | |
| a、依技術協議要求. | ||||||
表18 靜電放電試驗嚴酷等級(非工作狀態下)
|
放電類型 |
嚴酷程度等級/kV |
最小放電次數 （最小放電間隔 為 5s ） |
|||
| 自選等 級 | 試驗等級 | ||||
| I | Ⅲ | ||||
| 接觸放電 | X° | ±4 | ±6 | ±8 | 3 |
| 空氣放電 | X* | ±4 | ±15 | ±25 | |
| a、依技術協議要求. | |||||
4. 6. 1 目的
評價測試件工作時從電源線或開關電源線瞬態傳導發射信號的強弱。
4. 6. 2 試驗
將測試件按ISO7637-2標準要求裝置， 連接好測試線與測試設備， 然后進行測試。 （ISO 7637-2、 GB/T 21437-2）
4. 6. 3 要求
測試件瞬態傳導發射限值應符合表19或表20的限值等級要求之一， 具體等級依技術協議要求。
表19 12V系統瞬態傳導發射限值等級
|
脈沖幅度（Ls） |
么s嚴酷等級的限值 | ||||
| 自選等級 | Ⅳ | Ⅲ | Ⅱ | I | |
| 正脈沖 ms范圍或很慢 | X° | +75 | +37 | +25 | +25 |
| 負脈沖 ms范圍或很慢 | X* | -100 | -75 | -50 | -50 |
| 正脈沖 μs到ns 范圍 | X | +100 | +75 | +50 | +50 |
|
負脈沖 us到ns范圍 |
Xa | -150 | -112 | -75 | -75 |
| a、依技術協議要求. | |||||
表20 24V系統瞬態傳導發射限值等級
|
脈沖幅度（Us） |
Js嚴酷等級的限值 | ||||
| 自選等級 | V | Ⅲ | Ⅱ | I | |
| 正脈沖 ms范圍或很慢 | X" | +75 | +37 | +25 | +25 |
| 負脈沖 ms范圍或很慢 | X | -200 | -150 | -100 | -100 |
|
正脈沖 us到ns范圍 |
Xa | +200 | +150 | +100 | +100 |
|
負脈沖 μs到ns 范圍 |
Xa | -200 | -150 | -100 | -100 |
| a、依技術協議要求. | |||||
4.7.1 目的
評價測試件工作時從電源線，控制與信號線耦合出騷擾信號的強弱。
4.7.2 試驗
將測試件按CISPRA25 標準要求裝置于屏蔽室，連接好測試線，然后進行測試。（CISPRA25 、GB18655 ）
4.7.3 要求
電源輸入端傳導騷擾限值應該符合表21 、表22 中的限值等級要求之一，控 制與信號線傳導騷擾限值應符合表23 、表24 中的限值等級要求，具體等級依技術協議要求 。
表21 電源輸入端傳導騷擾限值（峰值或準峰值檢波器）
|
業務波段 |
頻率 (MHz) |
電平dB（μV）—電壓法 | |||||||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5 | |||||||
| 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | ||
| 廣播 | |||||||||||
| LW | 0.15～0.30 | 110 | 97 | 100 | 87 | 90 | 77 | 80 | 67 | 70 | 57 |
| MW | 0.53～1,8 | 86 | 73 | 78 | 65 | 70 | 57 | 62 | 59 | 54 | 41 |
| SW | 5.9～6.2 | 77 | 64 | 71 | 58 | 65 | 52 | 59 | 56 | 53 | 40 |
| FM | 76～108 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 | 38 | 25 |
| TV Band | 41 ～ 88 | 58 | 52 | 46 | 40 | - | 34 | ||||
| 移動業務 | |||||||||||
| CB | 26 ～ 28 | 68 | 55 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 |
| VHF | 30 ～ 54 | 68 | 55 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 |
| VHF | 68～87 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 | 38 | 25 |
| 注、在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。當試驗計劃出現頻段交疊時. 試驗計劃應明確所適用的限值。 | |||||||||||
表22 電源輸入端傳導騷擾限值（平均值檢波器）
|
業務波段 |
頻率（MHz ） |
電平dB（μV）—電壓法 | ||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5級 | ||
| 平均值 | 平均值 | 平均值 | 平均值 | 平均值 | ||
| 廣播 | ||||||
| LW | 0.15～0.30 | 90 | 80 | 70 | 60 | 50 |
| MW | 0.53～1.8 | 66 | 58 | 50 | 42 | 34 |
| SW | 5.9～6.2 | 57 | 51 | 45 | 39 | 33 |
| FM | 76～108 | 42 | 36 | 30 | 24 | 18 |
| TV Band | 41～88 | 48 | 42 | 36 | 30 | 24 |
| 移動業務 | ||||||
| CB | 20～28 | 48 | 42 | 36 | 30 | 24 |
| VHF | 30～54 | 48 | 42 | 36 | 30 | 24 |
| VHF | 68～87 | 42 | 36 | 30 | 24 | 18 |
| 注、在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。 試驗計劃應明確所適用的限值。 當試驗計劃出現頻段交疊時 | ||||||
表23 控制/信號線電源輸入端傳導騷擾限值（峰 值 或 準峰值檢波器 ）
|
業務波段 |
頻率 (MHz) |
電平dB（μA）—電流法 | |||||||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5 | |||||||
| 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | ||
| 廣播 | |||||||||||
| LW | 0,15～0.30 | 90 | 77 | 80 | 67 | 70 | 57 | 60 | 47 | 50 | 37 |
| MW | 0,53～1,8 | 58 | 45 | 50 | 37 | 42 | 29 | 34 | 21 | 26 | 13 |
| SW | 5,9～6,2 | 43 | 30 | 37 | 24 | 31 | 18 | 25 | 12 | 19 | 6 |
| FM | 76～108 | 28 | 15 | 22 | 9 | 16 | 3 | 10 | -3 | 4 | -9 |
| TV Band | 41 ～ 88 | 24 | 18 | 12 | 6 | 0 | |||||
| 移動業務 | |||||||||||
| CB | 26～ 28 | 34 | 21 | 28 | 15 | 22 | 9 | 16 | 3 | 10 | -3 |
| VHF | 30 ～ 54 | 34 | 21 | 28 | 15 | 22 | 9 | 16 | 3 | 10 | -3 |
| VHF | 68～87 | 28 | 15 | 22 | 9 | 16 | 3 | 10 | -3 | 4 | -9 |
| 注、在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。當試驗計劃出現頻段 交疊時.試驗計劃應明確所適用的限值。 | |||||||||||
表 24 控 制/ 信 號 線 電 源 輸 入 端 傳 導 騷 擾 限 值 （平 均 值 檢 波 器 ）
|
業務波段 |
頻率 (MHz) |
電平dB（μA）—電流法 | ||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5級 | ||
| 平均值 | 平均值 | 平均值 | 平均值 | 平均值 | ||
| 廣播 | ||||||
| LW | 0.15～0.30 | 70 | 60 | 50 | 40 | 30 |
| MW | 0.53～1.8 | 38 | 30 | 22 | 14 | 6 |
| SW | 5.9～6.2 | 23 | 17 | [11 | 5 | -1 |
| FM | 76～108 | 8 | 2 | -4 | -10 | -16 |
| TV Band | 41～88 | 14 | 8 | 2 | -4 | -10 |
| 移動業務 | ||||||
| CB | 20～28 | 14 | 8 | 2 | -4 | -10 |
| VHF | 30～54 | 14 | 8 | 2 | -4 | -10 |
| VHF | 68～87 | 8 | 2 | -4 | -10 | -16 |
| 注、在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。當試驗計劃出現頻段 交疊時.試驗計劃應明確所適用的限值。 | ||||||
4. 8. 1 目的
評價測試件工作時以空間方式產生輻射騷擾信號的強弱。
4. 8. 2 試驗
將測試件按CISPRA25標準要求裝置于電波暗室. 連接好測試線. 然后進行測試。 （CISPRA25、 GB18655）
4. 8. 3 要求
測試件輻射限值應該符合表25、 表26中的限值等級要求之一. 具體等級依技術協議要求。
4. 9 BCI大電流注入抗干擾試驗
4. 9. 1 目的
評價測試件抗擾性能。
4. 9. 2 試驗
將測試件按ISO 11452-4標準要求裝置于屏蔽室. 連接好測試線及試驗設備. 然后進行測試。 （ISO 11452-4、 GB 17619）
4. 9. 3 要求
測試件抗擾等級可參照表27中的等級要求之一. 具體等級依技術協議要求。
4. 10 150mm帶狀線抗干擾試驗
4. 10. 1 目的
評價測試件抗擾性能。
4. 10. 2 試驗:
將測試件按ISO 11452-5標準要求裝置于屏蔽室. 連接好測試線及試驗設備. 然后進行測試。 （ISO 11452-5、 GB 17619）
4. 10. 3 要求
測試件抗擾等級可按表28中的等級要求之一. 具體等級依技術協議要求。
4. 11 TEM小室輻射抗干擾試驗
4. 11. 1 目的
評價測試件抗擾性能。
4. 11. 2 試驗
將測試件按ISO 11452-3標準要求裝置于TEM小室. 連接好測試線及試驗設備. 然后進行測試。 （ISO 11452-3、 GB 17619）
4. 11. 3 要求
測試件抗擾等級可按表29 中的等級要求之一.具體等級依技術協議要求。
表25 輻射騷擾限值（峰值或準峰值檢波器）
|
業務波段 |
頻率 (MHz) |
電 平 dB（ μA） | |||||||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5 | |||||||
| 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | 峰值 | 準峰 值 | ||
| 廣播 | |||||||||||
| LW | 0.15～0.30 | 86 | 73 | 76 | 63 | 66 | 53 | 56 | 43 | 46 | 33 |
| MW | 0.15～0.30 | 72 | 59 | 64 | 51 | 56 | 43 | 48 | 35 | 40 | 27 |
| SW | 5.9～6.2 | 64 | 51 | 58 | 45 | 52 | 39 | 46 | 33 | 40 | 27 |
| FM | 76～108 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 | 38 | 25 |
| TV Band I | 41～88 | 52 | 46 | 40 | 34 | 28 | |||||
| TV Band II | 174～230 | 56 | 50 | 44 | 38 | 32 | |||||
| DAB Ⅲ | 171～245 | 50 | 44 | 38 | 32 | 26 | |||||
| TV Band Ⅳ/V | 468～944 | 65 | 59 | 53 | 47 | 41 | |||||
| DTTV | 470～770 | 69 | 63 | 57 | 51 | 45 | |||||
| DABLband | 1447～1494 | 52 | 46 | 40 | 34 | 28 | |||||
| SDARS | 2320～2345 | 58 | 52 | - | 46 | - | 40 | 34 | |||
| 移動業務 | |||||||||||
| CB | 20～28 | 64 | 51 | 58 | 45 | 52 | 39 | 46 | 33 | 40 | 27 |
| VHF | 30～54 | 64 | 51 | 58 | 45 | 52 | 39 | 46 | 33 | 40 | 27 |
| VHF | 68～87 | 59 | 46 | 53 | 40 | 47 | 34 | 41 | 28 | 35 | 22 |
| VHF | 137～138 | 59 | 46 | 53 | 40 | 47 | 34 | 41 | 28 | 35 | 22 |
| VHF | 142～175 | 59 | 46 | 53 | 40 | 47 | 34 | 41 | 28 | 35 | 22 |
| UHF | 380～512 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 | 38 | 25 |
| RKE | 300～330 | 56 | 50 | 44 | 38 | 32 | |||||
| RKE | 420～450 | 56 | 50 | 44 | 38 | 32 | |||||
| UHF | 820～960 | 68 | 55 | 62 | 49 | 56 | 43 | 50 | 37 | 44 | 31 |
| GSM 800 | 860～895 | 68 | 62 | 56 | 50 | 44 | |||||
| EGSM/GSM900 | 925～960 | 68 | 62 | 56 | 50 | 44 | |||||
| GPSL1 民用 | 1567～1583 | ” | - | - | |||||||
| GSM 1800 (PCN) | 1803～1882 | 68 | 62 | 56 | - | 50 | 44 | ||||
| GSM 1900 | 1850～1990 | 68 | 62 | 56 | 50 | 44 | |||||
| 3G | 1900～1992 | 68 | 62 | 56 | 50 | 44 | |||||
| 3G | 2010～2025 | 68 | 62 | 56 | 50 | 44 | |||||
| 3G | 2108～2172 | 68 | 62 | 56 | 50 | 44 | |||||
| 藍牙/820.11 | 2400～2500 | 68 | 62 | - | 56 | - | 50 | 44 | |||
| 注、 在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。 試驗計劃應明確所適用的限值。 當試驗計劃出現頻段交疊時 | |||||||||||
表26 輻射騷擾限值（平均值檢波器）
|
業務波段 |
頻率 (MHz) |
電 平 dB（ μA） | ||||
| 等級1 | 等級2 | 等級3 | 等級4 | 等級5 | ||
| 平均值 | 平均值 | 平均值 | 平均值 | 平均值 | ||
| 廣播 | ||||||
| LW | 0.15～0.30 | 66 | 56 | 46 | 36 | 26 |
| MW | 0.15～0.30 | 52 | 44 | 36 | 28 | 20 |
| SW | 5.9～6.2 | 44 | 38 | 32 | 26 | 20 |
| FM | 76～108 | 42 | 36 | 30 | 24 | 18 |
| TV Band I | 41～88 | 42 | 36 | 30 | 24 | 18 |
| TV Band IⅢI | 174～230 | 46 | 40 | 34 | 28 | 22 |
| DAB IⅢI | 171～245 | 40 | 34 | 28 | 22 | 16 |
| TV Band IⅣ/V | 468～944 | 55 | 49 | 43 | 37 | 31 |
| DTTV | 470～770 | 59 | 53 | 47 | 41 | 35 |
| DAB L band | 1447～1494 | 42 | 36 | 30 | 24 | 18 |
| SDARS | 2320～2345 | 48 | 42 | 36 | 30 | 24 |
| 移動業務 | ||||||
| CB | 20～28 | 44 | 38 | 32 | 26 | 20 |
| VHF | 30～54 | 44 | 38 | 32 | 26 | 20 |
| VHF | 68～87 | 39 | 33 | 27 | 21 | 15 |
| VHF | 137～138 | 39 | 33 | 27 | 21 | 15 |
| VHF | 142～175 | 39 | 33 | 27 | 21 | 15 |
| UHF | 380～512 | 42 | 36 | 300 | 24 | 18 |
| RKE | 300～330 | 42 | 36 | 30 | 24 | 18 |
| RKE | 420～450 | 42 | 36 | 30 | 24 | 18 |
| UHF | 820～960 | 48 | 42 | 36 | 30 | 24 |
| GSM 800 | 860～895 | 48 | 42 | 36 | 30 | 24 |
| EGSM/GSM900 | 925～960 | 48 | 42 | 36 | 30 | 24 |
| GPS L1 民用 | 1567～1583 | 34 | 28 | 22 | 16 | 10 |
| GSM 1800(PCN) | 1803～1882 | 48 | 42 | 36 | 30 | 24 |
| GSM 1900 | 1850～1990 | 48 | 42 | 36 | 30 | 24 |
| 3G | 1900～1992 | 48 | 42 | 36 | 30 | 24 |
| 3G | 2010～2025 | 48 | 42 | 36 | 30 | 24 |
| 3G | 2108～2172 | 48 | 42 | 36 | 30 | 24 |
| 藍牙/820.11 | 2400～2500 | 48 | 42 | 36 | 30 | 24 |
| 注、在有多個頻段使用相同限值時.必須選擇適用的試驗頻段。 交疊時.試驗計劃應明確所適用的限值。 當試驗計劃出現頻段 | ||||||
表27 BCI 干 擾 嚴 酷 等 級 要 求
| 等級 | 電流值（mA） |
| I | 25 |
| I Ⅱ | 50° |
| Ⅲ | 75 |
| Ⅳ | 100 |
| V | 依協議要求 |
|
備注:a、GB17619 僅要求一個等級即 48mA。 b、測試頻率為:1～400MHz（GB17619 要求為20～400MHz ） |
|
表28 150mm 帶 狀 線 干 擾 嚴 酷 等 級 要 求
| 等級 | 抗擾性電平（V/m） |
| I | 50a |
| I | 100 |
| Ⅲ | 150 |
| I Ⅳ | 200 |
| V | 依協議要求 |
|
備注: a、GB17619 僅要求一個等級即 48V/m。 b、測試頻率為:0.01 ～400MHz（GB17619 要求為 20～400MHz） |
|
表29 TEM 小 室 輻 射 干 擾 嚴 酷 等 級 要 求
| 等級 | 抗擾性電平（V/m） |
| I | 50 a |
| Ⅱ | 100 |
| Ⅲ | 150 |
| ⅣV | 200 |
| V | 依協議要求 |
|
備注: a、GB17619 僅要求一個等級即 48V/m。 b、測試頻率為:0.01 ～200MHz（GB17619 要求為 20～200MHz） |
|
4. 12. 1 目的
評價測試件抗輻射干擾性能。
4. 12. 2 試驗
將測試件按ISO 11452-2標準要求裝置于電波暗室. 連接好測試線及試驗設備. 然后進行測試。 （ISO 11452-2、 GB 17619）
4. 12. 3 要求
測試件抗擾等級可按表30中的等級要求之一. 具體等級依技術協議要求。
表30 自由場輻射抗擾嚴酷等級要求
| 等級 | 抗擾性電平（V/m） |
| I | 25a |
| Ⅱ | 50 |
| Ⅲ | 75 |
| Ⅳ | 100 |
| V | 依協議要求 |
|
備注: a、GB17619 僅要求一個等級即 24V/m; b、測試頻率范圍為:80～18000MHz 。（GB17619 要求為 400～1000MHz） |
|
5 EMC要求項目表
| 試驗項目 | 要求條款 | 備注 |
| 傳導抗攏性測試 | 章節4.1 | |
| 耐高周波（衰減波）模擬試驗 | 章節4.2 | |
| 耐高周波（方波）模擬試驗 | 章節4.3 | |
| 耐低周波模擬試驗 | 章節4.4 | |
| 靜電注入試驗 | 章節4.5 | |
| 瞬態傳導發射試驗 | 章節 4.6 | |
| 傳導騷擾試驗 | 章節4.7 | |
| 輻射騷擾試驗 | 章節 4.8 | |
| BCI 大電流注入抗干擾試驗 | 章節4.9 | |
| 150mm帶狀線抗干擾試驗 | 章節4.10 | |
| TEM小室輻射抗干擾試驗 | 章節4.11 | |
| 自由場輻射抗干擾試驗 | 章節4.12 |
傳導抗擾嚴酷程度等級
A. 1 目的
對測試件施加試驗脈沖電壓的數值不同會有不同的試驗結果. 為此本附錄
給出了試驗電壓的最低和最高嚴酷程度等級。 具體由與客戶協商確定試驗等級.
也可以按表A-1、 A-2、 A-3及A-4中所給出參考值作為試驗參數。 在沒有規定任
何專門值的情況下. 應選擇給定等級。
A. 2 試驗脈沖嚴酷程度分級
表A-1、 12V系統測試參數規定（沿電源線）
|
選擇的 試驗等級 試驗脈沖 |
試驗等級%us（W） |
最少脈沖數或 試驗時間 |
短脈沖循環時間或脈沖 重復時間 | ||||
| I | Ⅱ | Ⅲ | Ⅳ | 最小 | 最大 | ||
| 1 | -75 | -75 | -112 | -150 | 500 個脈沖 | 0.5s | 5s |
| 2a | 37 | 37 | 55 | 112 | 500 個脈沖 | 0.2s | 5s |
| 2b | 10 | 10 | 10 | 10 | 10 個脈沖 | 0.5s | 5s |
| 3a | -112 | -112 | -165 | -220 | 1h | 90ms | 100ms |
| 3b | 75 | 75 | 112 | 150 | 1h | 90ms | 100ms |
| c、此處的試驗等級非強制性等級.可依客戶協商確定; | |||||||
表A-2、 24V系統測試參數規定（沿電源線）
|
選擇的 試驗等級 試驗脈沖 |
試驗等級k.s(w |
最少脈沖數或 試驗時間 |
短脈沖循環時間或脈 沖重復時間 | ||||
| I | II | III | IV | 最小 | 最大 | ||
| 1 | -300 | -300 | -450 | -600 | 500 個脈沖 | 0.5s | 5s |
| 2a | 37 | 37 | 55 | 112 | 500 個脈沖 | 0.2s | 5s |
| 2b | 20 | 20 | 20 | 20 | 10 個脈沖 | 0.5s | 5s |
| 3a | -150 | -150 | -220 | -300 | 1h | 90ms | 100ms |
| 3b | 150 | 150 | 220 | 300 | 1h | 90ms | 100ms |
| d、此處的試驗等級非強制性等級.可依客戶協商確定; | |||||||
表A-3、 12V系統測試參數規定（除電源線外的其它導線）
|
測試脈沖 |
試驗等級!Us（V） |
測試 時間 (min) |
|||
| Ⅰ最低 | II | III | IV最高 | ||
| 快脈沖-負極（DCC8 與 CCC方式） | -10 | -20 | -40 | -60 | 10 |
| 快脈沖-正極（DCC 與CCC 方式） | +10 | +20 | -30 | +40 | 10 |
| 慢脈沖-正極 DCC方式 | +8 | +15 | +23 | +30 | 5 |
| 慢脈沖-負極 DCC 方式 | -8 | -15 | -23 | -30 | 5 |
| 慢脈沖-正極 ICC方式 | +3 | +4 | +5 | +6 | 5 |
| 慢脈沖-負極ICC方式 | -3 | -4 | -5 | -6 | 5 |
|
f、此處的試驗等級非強制性等級.可依客戶協商確定; g、DCC、CCC 與 ICC方式的選擇依本標準第五部分 EMC要求的表 8。 |
|||||
表A-4、 24V系統測試參數規定（除電源線外的其它導線）
|
測試脈沖 |
試驗等級h.Us（V） |
測試時 間 (min) |
|||
| Ⅱ最低 | II | III | IV 最高 | ||
| 快脈沖-負極（DCci與 CCC方式） | -14 | -28 | -56 | -80 | 10 |
| 快脈沖-正極（DCC 與CCC 方式） | +14 | +28 | +56 | +80 | 10 |
| 慢脈沖-正極 DCC方式 | +15 | +25 | +35 | +45 | 5 |
| 慢脈沖-負極 DCC 方式 | -15 | -25 | -35 | -45 | 5 |
| 慢脈沖-正極 ICC方式 | +4 | +6 | +8 | +10 | 5 |
| 慢脈沖-負極 ICC 方式 | -4 | -6 | -8 | -10 | 5 |
|
h、此處的試驗等級非強制性等級.可依客戶協商確定; i、DCC、CCC 與ICC 方式的選擇依本標準第五部分 EMC要求的表 8。 |
|||||
長沙容測電子有限公司致力于電磁兼容測試設備的研發以及電磁兼容測試技術的推廣普及，全力為客戶提供專業的EMC測試產品和解決方案。emc測試設備主要有：軍工EMC測試設備，新能源汽車EMC測試設備，48V汽車電子可編程電源，汽車電氣性能測試設備，BCI大電流注入，群脈沖發生器，雷擊浪涌發生器，阻尼振蕩波測試儀，靜電放電發生器，電壓跌落發生器等。
