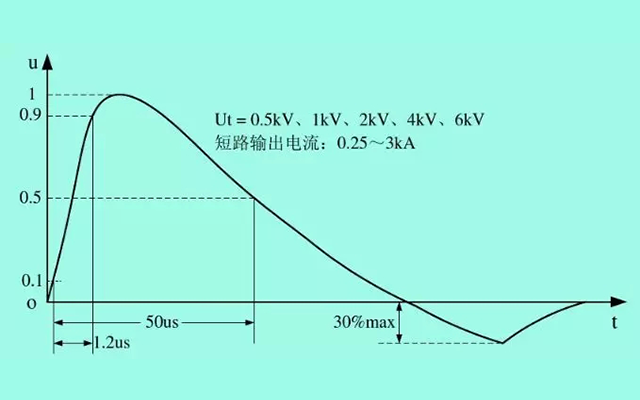

上圖是模擬雷電擊到配電設備時，在輸電線路中感應產生的浪涌電壓，或雷電落地后雷電流通過公共地電阻產生的反擊高壓，的脈沖產生電路。4kV時的單脈沖能量為100焦耳。 圖中Cs是儲能電容（大約為10uF，相當于雷云電容）；
Us為高壓電源；
Rc為充電電阻；
Rs為脈沖持續時間形成電阻（放電曲線形成電阻）；
Rm為阻抗匹配電阻Ls為電流上升形成電感。 雷擊浪涌抗擾度試驗對不同產品有不同的參數要求，上圖中的參數可根據產品標準要求不同，稍有改動。
基本參數要求：
（1）開路輸出電壓：0.5～6kV，分5等級輸出，最后一級由用戶與制造商協商確定；
（2）短路輸出電流：0.25～2kA，供不同等級試驗用;
（3）內阻：2 歐姆，附加電阻10、12、40、42歐姆，供其它不同等級試驗用；
（4）浪涌輸出極性：正/負；浪涌輸出與電源同步時，移相0～360度；
（5）重復頻率：至少每分鐘一次。

雷擊浪涌抗擾度試驗的嚴酷等級分為5級: 1級：較好保護的環境； 2級：有一定保護的環境； 3級：普通的電磁騷擾環境、對設備未規定特殊安裝要求，如工業性的工作場所； 4級：受嚴重騷擾的環境，如民用空架線、未加保護的高壓變電所。 X級：由用戶與制造商協商確定。

圖中18uF電容，可根據嚴酷等級不同，選擇數值也可不同，但大到一定值之后，基本上就沒有太大意義。
10歐姆電阻以及9uF電容，可根據嚴酷等級不同，選擇數值也不同，電阻最小值可選為0歐姆（美國標準就是這樣）， 9uF電容也可以選得很大，但大到一定值之后，基本上就沒有太大意義。
