1.1 浪涌(沖擊)抗擾度試驗目的：

雷擊浪涌抗擾度試驗?zāi)康氖墙⒁粋€共同的基準，以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。

1.2 浪涌(沖擊)抗擾度試驗標準 ：

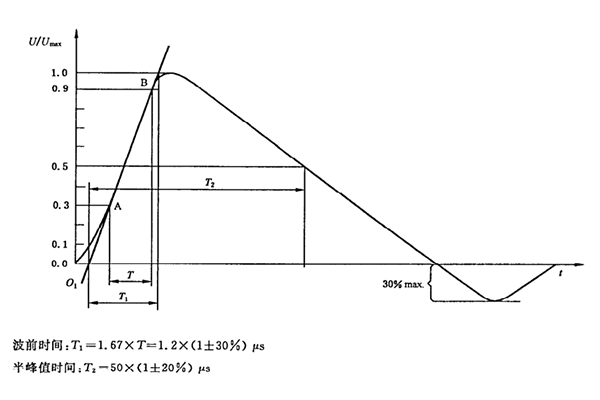

浪涌（沖擊）抗擾度試驗所采用的國家標準為：GB/T17626.5《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》它等同于國際標準：IEC61000-4-5標準中描述了兩種不同的波形發生器，一種是（電壓波形：1.2/50us，電流波形：8/20us）組合波發生器，另一種是符合國際聯通聯盟委員會的要求（電壓波形：10/700us，電流波形：5/320us）組合波發生器。

1.3 浪涌(沖擊)抗擾度試驗的起因：

電力系統的開關瞬態：
a）主要的電力系統切換騷擾，例如電容器組的切換；
b ) 配電系統中較小的局部開關動作或負載變化；
C) 與開關器件（如晶閘管）相關聯的諧振現象；
d) 各種系統故障，例如設備組合對接地系統的短路和電弧故障。
雷電瞬態：
a）直接雷，它擊于外部（戶外）電路，注入的大電流流過接地電阻或外部電路阻抗而產生電壓；
b ) 間接雷（即云層之間或云層中的雷擊或擊于附近物體的雷擊產生的電磁場），它在建筑物內、外導體上產生的感應電壓和電流；
C) 附近直接對地放電的雷電電流，當它耦合到設備組合接地系統的公共接地路徑時產生感應電壓。
當雷電保護裝置動作時，電壓和電流可能發生迅速變化，并可能耦合到內部電路。

1.4 浪涌(沖擊)抗擾度試驗配置：

EUT和耦合/去耦網絡之間的電源線長度不應超過2m.
除非相關產品標準規定，施加在直流電源端和互聯線上的浪涌脈沖次數應為正、負極性各5次；對交流電流端口，應分別在0°、90°、180°、270°相位施加正、負極性各5次的浪涌脈沖，連續脈沖間的時間間隔1分鐘或更短。
如果重復率1/min更快的試驗使EUT發生故障，而按1/min重復率進行測試時，EUT卻正常工作，則使用1/min的重復率進行測試。
實驗室的氣候條件應該在EUT和試驗儀器各自的制造商規定的設備正常工作范圍內，如果相對濕度很高，以至于在EUT和試驗儀器上產生凝霧，則不應進行試驗。

1.5 浪涌(沖擊)抗擾度試驗等級

標準規定：標準等級線與地（共模）的電壓是線與線（差模）的電壓2倍。

1.6  浪涌(沖擊)抗擾度試驗 結果： a)  功能完全OK，不受任何雷擊浪涌的干擾；
b)  功能或性能暫時喪失或降低，但在騷擾停止后能自行恢復，不需要操作者干預；
c)  功能或性能暫時喪失或降低，但需操作人員干預才能恢復（比如重啟電源開關等）；
d)  因設備硬件或軟件損壞，或數據丟失而造成不能恢復的功能喪失或性能降低。
