電快速脈沖群抗擾度試驗，是模擬電網中眾多機械開關在切換感性負載時所產生的干擾。這類干擾的特點是：成群出現的窄脈沖、脈沖的重復頻率較高（kHz-MHz級）、上升沿陡峭（ns級）、單個脈沖的持續時間短暫（10-100ns級）、幅度達到kV級。成群出現的窄脈沖可對半導體器件的結電容充電，當能量積累到一定程度后可引起線路或設備出錯。試驗時將脈沖疊加在電源線（通過耦合/去耦網絡）和通信線路（通過電容耦合夾），對設備形成干擾。

電快速脈沖群抗擾度試驗等級

電快速脈沖群抗擾度試驗方法
受試設備（EUT）的試驗部分主要包括設備的供電電源端口、保護接地（PE）、信號和控制端口。

試驗環境布置
根據IEC61000-4-4   GB/T17626.4標準要求，電快速瞬變脈沖群試驗，需在參考地平面上進行，除了銅板和鋁板外，其他參考地金屬板厚度不小于0.65mm。
參考地平面需要良好連接大地，試驗設備也需要接地
設備電源輸出端口到DUT距離不能超過0.5m±10%，線束過長可能會造成能量衰減
DUT線束過長，折扎時禁止繞成圈，防止繞圈而形成電感，造成脈沖能量衰減

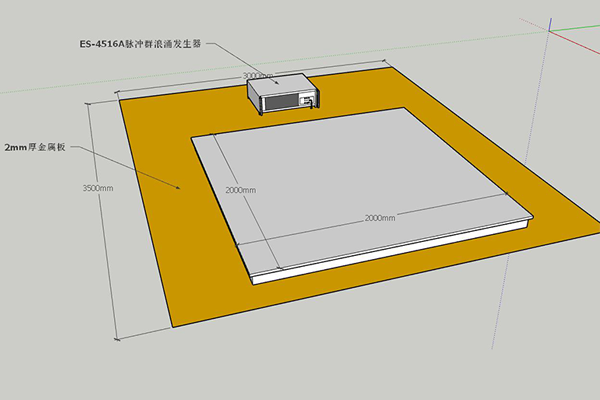

落地式設備試驗布置

臺式設備試驗布置

電快速脈沖群抗擾度試驗實測波形

內置耦合方式

用戶可選擇源直接輸出，或者通過耦合去耦合網絡輸出，耦合路徑可全選或者根據需要選擇。
支持多種耦合路徑，用戶可在測試過程中，可以自由勾選開啟或者關閉耦合路徑。
當前試驗中的耦合路徑會在耦合方式界面中顯示。
