a “X類”由有關的標準化技術委員會進行定義。

b “25/30周期”是指“50Hz試驗采用25周期”和“60Hz試驗采用30周期”。

u 在9kHz~150kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應騷擾不要求測量。

u 在150kHz~80kHz頻率范圍內，對來自射頻發射機的電磁場所引起的感應騷擾的抗擾度試驗應根據設備和電纜最終安裝時所處電磁環境按下面表格選擇相應的試驗等級。

頻率范圍150kHz~80MHz

電壓跌落測試試驗等級

Ø 1類：低電平輻射環境。無線電電臺/電視臺位于大于1km的距離上的典型電平和低功率發射接收機的典型電平。

Ø 2類：中等電磁輻射環境。用在設備鄰近的低功率便攜式發射接收機（典型額定值小于1W）。典型的商業環境。

Ø 3類：嚴酷電磁發射環境。用于相對靠近設備，但距離小于1m的手提式發射接收機（≥2W）。用在靠近設備的高功率廣播發射機和可能靠近工、科、醫設備。典型的工業環境。

Ø ×類：×是由協商或產品規范和產品標準規定的開放等級。

u 對總尺寸小于0.4m，并且沒有傳導電纜（如電源線、信號線或地線）的設備，標準規定不需要進行此項試驗。比如采用電池供電的設備，當他與大地或其他任何設備沒有連接，并且不在充電時使用，則不需要做此項實驗，但設備在充電期間也要使用，則必須做此項實驗。

u 標準中規定頻率范圍為150kHz~80MHz，但實際測試的頻率范圍可根據受試設備的情況分析后確定，當受試設備尺寸比較小時，試驗頻率最大可以擴展到230MHz。

電壓跌落測試試驗方法

輸出電壓為標稱值的80﹪時，以上要求只需在最大持續時間為5s期間進行試證。
輸出電壓為標稱值的70﹪和40﹪時，以上要求只需在最大持續時間為3s期間進行試證。
上升和下降時間，以及過沖和欠沖，應在相位角90o和270o處，從0﹪到100﹪，100﹪到80﹪，100﹪到70﹪，100﹪到40﹪和100﹪到0﹪進行切換驗證。
相位角的準確度應在0o至360o中以45o為增量的9個相位角上，從0﹪到100﹪和100﹪到0﹪進行切換檢驗。且在相位角90o 和180o 處，從100﹪到80﹪何80﹪到100﹪，100﹪到70﹪和70﹪到100﹪，以及100﹪到40﹪和40﹪到100﹪進行切換驗證。
EUT 應按每一種選定的試驗等級和持續時間組合，順序進行三次電壓暫降或中斷試驗，最小間斷10s（兩次試驗之間的間隔）均應在每個典型的工作模式下進行試驗。
對于電壓暫降，電源電壓的變化發生在電壓過零處，和由有關專業標準化技術委員會或個別產品規范中認為需要附加測試的幾個角度，每相優先選擇45o、90o、135o、180o、225o、270o、和315 o。對于短時中斷，由有關專業標準化技術委員會根據最壞情況來規定角度，如果沒有規定，建議任選一相，在相位角為0o時進行測試。
對于三相系統的短時中斷試驗，三相應同時進行試驗。
對于單相系統的電壓暫降試驗，電壓根據條款要求進行試驗，這意味著降進行一系列的試驗。
對于具有中線的三相系統的電壓暫降試驗，根據條款每次單獨測量一個電壓（相一線，相一相），這意味著進行六個不同系統的試驗）。
對于不具有中線的三相系統的電壓暫降試驗，根據條款5.1，每次單獨對相-相電壓進行試驗，這意味著進行三個不同系列的試驗)。
注：對于三相系統，在相線對相線電壓的暫降過程中，電壓的變化最好在其他一個或者兩個電壓上進行。
對于帶有一根以上電源線的EUT，在每根電源線都應的單獨進行試驗。
對EUT進行每種規定的電壓變化試驗，應在最典型的運行方式下進行三次試驗，其間隔10s。
以上是關于電壓暫降和短時中斷抗擾度試驗（電壓跌落測試）項目標準、等級、方法的介紹。

電壓跌落測試設備

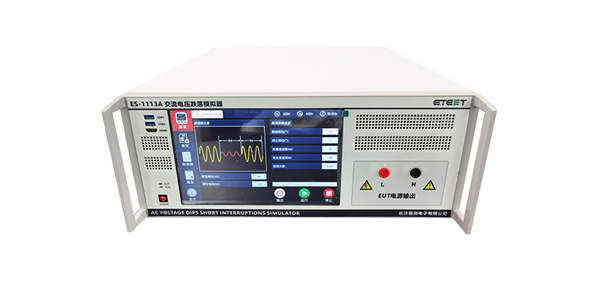

ES-1113A 單相電壓跌落變化模擬器

ES-1130B 三相電壓跌落模擬器
