浪涌（沖擊）抗擾度（Surge）
符合標準：GB/T 17626.5  IEC 61000-4-5
雷擊浪涌發生器測試項目來源
①雷電擊中一次高壓系統或擊中二次低壓供電系統線路、或通信線路上；
②空中云層間放電或云層與大地間放電，地電流會進入地線；
③開關操作如電容器組的切換、晶閘管的通斷、設備和系統對地短路和電弧故障等也可在電網上產生暫態過電壓或過電流；
④浪涌呈脈沖狀，其波前時間為微秒，脈沖半峰值時間從幾十微秒到幾百微秒，脈沖幅度從幾百伏到幾萬伏，是一種能量較大的騷擾。
雷擊浪涌發生器試驗要求
①與電源饋線連接的設備，用4/300μs波形；
②與信號傳輸線連接的設備，用10/700μs波形；
③與鋼鐵連接的設備，用10/200μs波形；
④對雷擊大地使用地電位上升易被反擊的設備，應進行直擊雷反擊模擬試驗，用1.2/50μs波形；
⑤室外信號設備的信號傳輸線防雷保安器,用8/20μs沖擊電流波形.

雷擊浪涌發生器抗擾度試驗步驟
1、根據試品的實際使用和安裝條件進行布局和配置（也包括有些標準會改變體現波形發生器信號源內阻的附加電阻）。
2、根據產品要求來選定試驗電壓的等級及試驗部位。
3、在每個選定的試驗部位上，正、負極性的干擾至少要各加5次，每次浪涌的重復率峰值為1次/分鐘（因為大多數系統用的保護裝置在兩次浪涌之間要有一個恢復期，所以設備在做雷擊浪涌試驗時存在一個重復率峰值的問題）。
4、對于由交流供電的設備，還要考慮浪涌波的注入是否要與電源電壓同步的問題。如無特殊規定，通常要求在電源電壓波形的過零點和正、負峰點的位置上疊加浪涌信號。
5、考慮到被試設備電壓一電流轉換特性的非線性，試驗電壓應該逐步增加到產品標準的規定值，電源的選擇應該是自動變頻電源，以避免試驗中可能出現的假象（在高試驗電壓時，因為被試設備中可能有某個薄弱器件擊穿，旁路了試驗電壓，致使試驗得以通過。然而在低試驗電壓時，由于薄弱器件未被擊穿，因此試驗電壓以全電壓加在試驗設備上，反而使試驗無法通過）。
6、浪涌要加在線~線或線~地之間。如果要進行的是線~地試驗，且無特殊規定，則試驗電壓要依次加在每一根線與地之間。但要注意，有時出現標準要求將干擾同時疊加在2根或多根線對地的情況，這時脈沖的持續時間允許減小一些。
7、由于試驗可能是破壞性的，所以決不要使試驗電壓超過規定值。

雷擊浪涌發生器試驗布置
如下圖所示：

交直流、三相電源耦合浪涌試驗布置圖

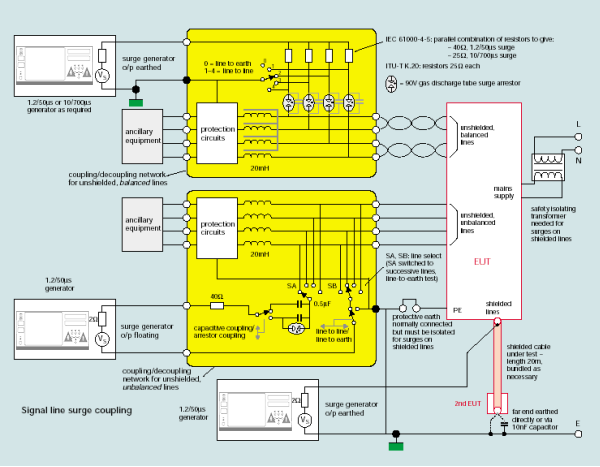

信號、控制線耦合浪涌試驗布置圖

雷擊浪涌發生器試驗注意事項
1、試驗前務必按照制造商對雷擊浪涌發生器的要求加接措施。
2、試驗速率每分種1次，不宜太快，以便給雷擊浪涌發生器有一個性能恢復的過程。事實上，自然界的雷擊現象和開關站大型開關的切換也不可能有非常高的重復率現象存在。
3、試驗，一般正/負極性各做5次。
4、試驗電壓要由低到高逐漸升高，避免試品由于伏安非線性特性出現的。另外，要注意試驗電壓不要超出產品標準的要求，以免帶來不必要的損壞。
雷擊浪涌發生器應用領域：
工業設備、電力儀表、車載電子、醫療器械、照明器具、通信設備、音視頻設備、低壓電器、電子部件、電動工具、信息技術設備、軌交航天電器、儀器儀表
