本文簡述雷擊浪涌測試的相關基本知識，另簡述機頂盒需要做的浪涌測試指標需求。浪涌測試標準GB/T 17626.5-2008 / IEC 6100-4-5：2005

雷擊浪涌測試目的？

GB/T 17626.5-2008 / IEC 6100-4-5：2005兩個標準規定了設備由開關和雷電瞬變過電壓引起的單極性浪涌（沖擊）的抗擾度要求，本部分的目的是建立一個共同的基準，以評價電氣和電子設備在遭受浪涌（沖擊）時的性能。本部分規定的試驗方法用來評定設備或系統對規定現象的抗擾度。

什么是浪涌？

沿著線路或電路傳送的電流、電壓或者功率的瞬態波，其特征是先快速上升后緩慢下降。

浪涌產生原因？

1.電力系統開關瞬態
1）主要的電力系統切換騷擾，例如電容器組的切換，電容瞬間放電或者充電；
2）配電系統中較小的局部開關動作或者負載變化；
3）與開關器件有關的諧振現象；導致電壓出現振蕩波形；
4）各種的系統故障，例如設備組合對接地系統的短路和電弧故障。

2.雷電瞬態
1）直接雷，它擊于外部（戶外）電路，注入的大電流流過接地電阻或外部電路阻抗而產生電壓；
2）間接雷（即云層之間或者云層中的雷擊或擊于附近物體的雷擊產生的電磁場），他在建筑物內、外導體上產生感應電壓和電流；
3）附近直接對地放電的雷電電流，當他耦合到設備組合接地系統的公共接地路徑時產生感應電壓；
4）雷電保護裝置動作時，電壓和電流可能迅速變化，并可能耦合到內部電路。

雷擊浪涌測試試驗等級

該等級為優先測試等級，該標準做了規范，具體的測試等級可以根據客戶或自己公司標準做變動。

雷擊浪涌測試試驗設備/組合波發生器

1.通信線

要求：對稱通信線的端口，使用10/700us組合波發生器；

2.電源線、互連線

要求：電源線和短距離信號互連線，使用1.2/50us的組合波發生器(雷擊浪涌發生器)。規范施加在EUT（待測設備）上的輸出波形。波形由以下兩個定義：

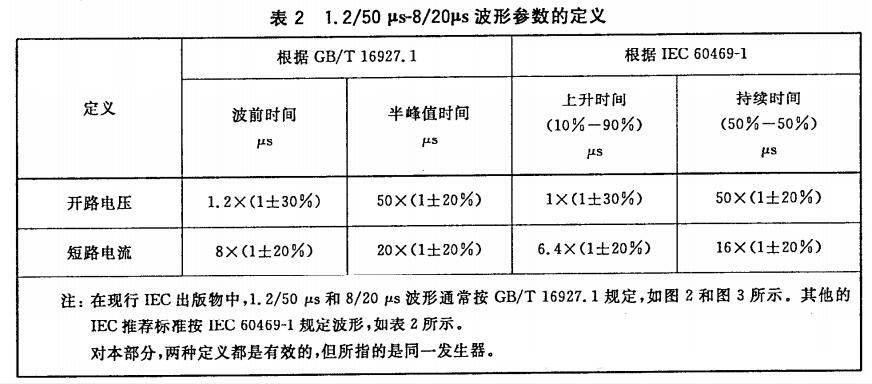

1.2/50us的組合波發生器（雷擊浪涌發生器）

1.開路電壓；

要求：開路電壓波前時間1.2us；開路電壓半峰值時間50us。

2.短路電流。

要求：短路電流波前時間8us；短路電流半峰值時間20us。

1.2/50us的組合波發生器原理

選擇不同的器件值，來產生1.2/50us的電壓浪涌（開路）和8/20us的電流浪涌（短路情況）。

10/700us組合波發生器

1.開路電壓；

要求：開路電壓波前時間10us；開路電壓半峰值時間700us。

2.短路電流。

要求：短路電流波前時間5us；短路電流半峰值時間320us。

10/700us的組合波發生器原理

選擇不同的器件值，來產生10/700us的電壓浪涌（開路）和5/320us的電流浪涌（短路情況）。

電子設備浪涌測試-機頂盒

機頂盒的外部端口包含： 1.電源端口 2.Cable端口 3.USB端口 4.HDMI端口 5.網絡端口 6.AV端口

Cable

為了防止外部連線損壞機頂盒，故我們需要對Cable端口、HDMI端口、網口做雷擊/浪涌測試，特別是對于DVB-C的，浪涌來自于Cable線，可能導致機頂盒損壞，損壞的原因常見于燒壞屏蔽罩的隔離器件（隔離高壓電容），甚至燒壞機頂盒的Tuner芯片，導致機頂盒鎖臺出現問題，常見的在于鎖臺失敗以及靈敏度下降嚴重（出現馬賽克）。所以Cable線輸入一定會做浪涌測試。

LAN口（網口）

網口也一樣，網口屬于通信線對稱線、互連線，所以需要做浪涌的共模以及差模，等級取決于公司標準或者客戶需求。共模就是所有數據端口接在一起，然后沒有使用的和中心抽頭接地，打雷擊測試；打差模就是每對數據線接正負，然后打一定的組合波形，測試完之后看能否Ping通，如果不能通，則表示損壞。 可能損壞的原因，CPU直接被打掛掉；網絡隔離變壓器也被打掛掉，所以需要網絡變壓器質量好一些。
